Gomito maschio conico BSPT
Temperatura Esercizio: da -20 ºC a 100 ºC
Pressione Esercizio: 18 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N ·
Tubi Utilizzabili: Tubo FEP calibrato · Tubo Poliammide PA12 · Tubo Polietilene · Tubo Poliuretano a base poliestere · Tubo Teflon PTFE calibrato ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 2540

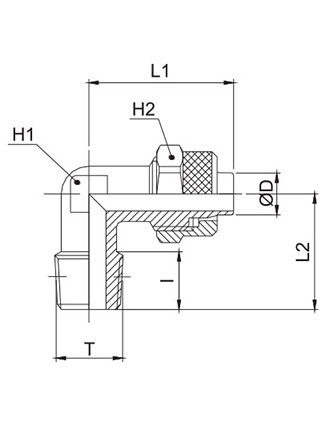

| Codice | T | ØD | I | L1 | L2 | H1 (hex) | H2 (hex) | Peso | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2540TR12108 | R1/2" | 10/8 | 14,0 | 28,0 | 28,0 | 17 | 16 | 56,0 | 25 | |||||||||||||||||||||
| 2540TR121210 | R1/2" | 12/10 | 14,0 | 30,5 | 28,0 | 17 | 18 | 60,0 | 25 | |||||||||||||||||||||
| 2540TR1215125 | R1/2" | 15/12,5 | 14,0 | 34,0 | 28,0 | 17 | 22 | 70,0 | 25 | |||||||||||||||||||||
| 2540TR14108 | R1/4" | 10/8 | 11,0 | 25,5 | 21,5 | 11 | 16 | 32,0 | 50 | |||||||||||||||||||||
| 2540TR141210 | R1/4" | 12/10 | 11,0 | 30,0 | 24,0 | 14 | 18 | 42,0 | 50 | |||||||||||||||||||||
| 2540TR1464 | R1/4" | 6/4 | 11,0 | 22,5 | 20,0 | 10 | 12 | 22,0 | 100 | |||||||||||||||||||||
| 2540TR1486 | R1/4" | 8/6 | 11,0 | 22,5 | 20,0 | 10 | 14 | 24,0 | 100 | |||||||||||||||||||||
| 2540TR18108 | R1/8" | 10/8 | 8,0 | 25,5 | 18,5 | 11 | 16 | 28,0 | 50 | |||||||||||||||||||||
| 2540TR18427 | R1/8" | 4/2,7 | 8,0 | 19,5 | 17,0 | 8 | 8 | 10,0 | 100 | |||||||||||||||||||||
| 2540TR1853 | R1/8" | 5/3 | 8,0 | 21,5 | 17,0 | 8 | 8 | 10,0 | 100 | |||||||||||||||||||||
| 2540TR1864 | R1/8" | 6/4 | 8,0 | 22,5 | 17,0 | 8 | 12 | 16,0 | 100 | |||||||||||||||||||||
| 2540TR1886 | R1/8" | 8/6 | 8,0 | 22,5 | 17,0 | 10 | 14 | 20,0 | 100 | |||||||||||||||||||||
| 2540TR38108 | R3/8" | 10/8 | 11,5 | 25,5 | 22,5 | 11 | 16 | 34,0 | 50 | |||||||||||||||||||||
| 2540TR381210 | R3/8" | 12/10 | 11,5 | 30,0 | 24,5 | 14 | 18 | 48,0 | 25 | |||||||||||||||||||||
| 2540TR3864 | R3/8" | 6/4 | 11,5 | 23,5 | 22,5 | 11 | 12 | 30,0 | 50 | |||||||||||||||||||||
| 2540TR3886 | R3/8" | 8/6 | 11,5 | 24,0 | 22,5 | 11 | 14 | 32,0 | 50 | |||||||||||||||||||||
| 2540TR1286 | R1/2" | 8/6 | 14 | 28 | 26,5 | 17 | 14 | - | 50 |
