Gomito maschio girevole cilindrico BSPP
Temperatura Esercizio: da -20 ºC a 100 ºC
Pressione Esercizio: 18 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N ·
Tubi Utilizzabili: Tubo FEP calibrato · Tubo Poliammide PA12 · Tubo Polietilene · Tubo Poliuretano a base poliestere · Tubo Teflon PTFE calibrato ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 2542

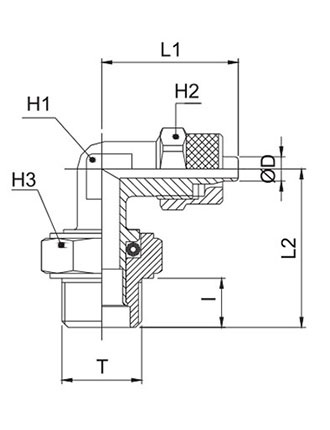

| Codice | T | ØD | I | L1 | L2 | H1 (hex) | H2 (hex) | H3 (hex) | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2542TR14108 | G1/4" | 10/8 | 8 | 23,5 | 25,5 | 11 | 16 | 17 | 42,0 | 25 | ||||||||||||||||||||
| 2542TR1464 | G1/4" | 6/4 | 8 | 23,5 | 25,0 | 10 | 12 | 17 | 34,0 | 50 | ||||||||||||||||||||
| 2542TR1486 | G1/4" | 8/6 | 8 | 23,5 | 25,0 | 10 | 14 | 17 | 36,0 | 50 | ||||||||||||||||||||
| 2542TR18427 | G1/8" | 4/2,7 | 6 | 21,5 | 22,5 | 8 | 12 | 14 | 18,0 | 100 | ||||||||||||||||||||
| 2542TR1864 | G1/8" | 6/4 | 6 | 22,5 | 22,5 | 8 | 12 | 14 | 22,0 | 100 | ||||||||||||||||||||
| 2542TR1886 | G1/8" | 8/6 | 6 | 23,5 | 22,5 | 10 | 14 | 14 | 28,0 | 50 |
