Giunzione a croce
Temperatura Esercizio: da -20 ºC a 100 ºC
Pressione Esercizio: 18 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N ·
Tubi Utilizzabili: Tubo FEP calibrato · Tubo Poliammide PA12 · Tubo Polietilene · Tubo Poliuretano a base poliestere · Tubo Teflon PTFE calibrato ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 2550

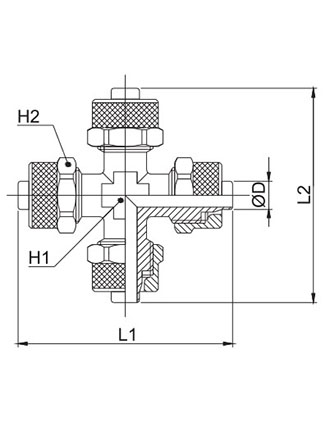

| Codice | ØD | L1 | L2 | H1 (hex) | H2 (hex) | Peso | Q.TY | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2550TR108 | 10/8 | 51 | 51 | 11 | 16 | 70,0 | 50 | |||||||||||||||||||||||
| 2550TR53 | 5/3 | 43 | 43 | 8 | 8 | 22,0 | 100 | |||||||||||||||||||||||
| 2550TR64 | 6/4 | 45 | 45 | 8 | 12 | 42,0 | 50 | |||||||||||||||||||||||
| 2550TR86 | 8/6 | 45 | 45 | 10 | 14 | 52,0 | 50 |
