Orientabile singolo
Temperatura Esercizio: da -20 ºC a 100 ºC
Pressione Esercizio: 18 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N ·
Tubi Utilizzabili: Tubo FEP calibrato · Tubo Poliammide PA12 · Tubo Polietilene · Tubo Poliuretano a base poliestere · Tubo Teflon PTFE calibrato ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 2570

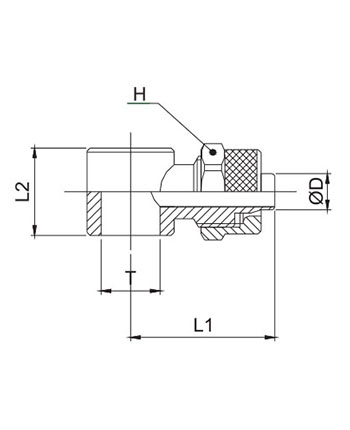

| Codice | T | ØD | L1 | L2 | H (hex) | Peso | Q.TY | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2570TR14108 | G1/4" | 10/8 | 27,5 | 14,5 | 16 | 30,0 | 50 | |||||||||||||||||||||||
| 2570TR1464 | G1/4" | 6/4 | 26,0 | 14,5 | 12 | 24,0 | 100 | |||||||||||||||||||||||
| 2570TR1486 | G1/4" | 8/6 | 26,0 | 14,5 | 14 | 26,0 | 50 | |||||||||||||||||||||||
| 2570TR18427 | G1/8" | 4/2,7 | 21,3 | 14,5 | 8 | 15,0 | 100 | |||||||||||||||||||||||
| 2570TR1853 | G1/8" | 5/3 | 22,5 | 14,5 | 8 | 14,0 | 100 | |||||||||||||||||||||||
| 2570TR1864 | G1/8" | 6/4 | 24,0 | 14,5 | 12 | 20,0 | 100 | |||||||||||||||||||||||
| 2570TR1886 | G1/8" | 8/6 | 24,0 | 14,5 | 14 | 22,0 | 100 | |||||||||||||||||||||||
| 2570TRM5427 | M5 | 4/2,7 | 15,8 | 9,0 | 8 | 6,0 | 100 | |||||||||||||||||||||||
| 2570TRM553 | M5 | 5/3 | 17,0 | 9,0 | 8 | 8,0 | 100 | |||||||||||||||||||||||
| 2570TRM564 | M5 | 6/4 | 18,0 | 9,0 | 9 | 8,0 | 100 | |||||||||||||||||||||||
| 2570TRM6427 | M6 | 4/2,7 | 15,8 | 9,0 | 8 | 6,0 | 100 |
