Gomito maschio girevole cilindrico BSPP
Temperatura Esercizio: da -40 ºC a 140 ºC
Pressione Esercizio: 25 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili: Tubo FEP calibrato · Tubo Polietilene · Tubo Teflon PTFE calibrato ·
Tipi Oring: VITON ·
Fluidi Compatibili: Acidi Deboli · Acidi minerali e sintetici · Acqua Potabile · Aria Compressa · Bevande · Fluidi alimentari compatibili con i materiali costruttivi · Prodotti chimici e fluidi aggressivi ·
Referenze 2730

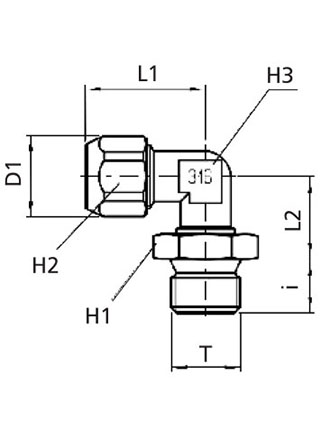

| Codice | T | ØD | I | L1 | L2 | D1 | H1 (hex) | H2 (hex) | H3 (hex) | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2730TR1864 | G1/8" | 6/4 | 8 | 22,5 | 14,0 | 13,0 | 13 | 12 | 10 | 24,0 | 1 | |||||||||||||||||||
| 2730TR1464 | G1/4" | 6/4 | 10 | 22,5 | 14,5 | 13,0 | 17 | 12 | 10 | 24,0 | 1 | |||||||||||||||||||
| 2730TR1886 | G1/8" | 8/6 | 8 | 22,5 | 14,0 | 15,5 | 13 | 14 | 10 | 25,0 | 1 | |||||||||||||||||||
| 2730TR1486 | G1/4" | 8/6 | 10 | 22,5 | 14,5 | 15,5 | 17 | 14 | 10 | 29,0 | 1 | |||||||||||||||||||
| 2730TR14108 | G1/4" | 10/8 | 10 | 24,0 | 14,5 | 18,5 | 17 | 17 | 10 | 35,0 | 1 |
