T maschio conico BSPT
Temperatura Esercizio: da -40 ºC a 140 ºC
Pressione Esercizio: 25 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili: Tubo FEP calibrato · Tubo Polietilene · Tubo Teflon PTFE calibrato ·
Tipi Oring: VITON ·
Fluidi Compatibili: Acidi Deboli · Acidi minerali e sintetici · Acqua Potabile · Aria Compressa · Bevande · Fluidi alimentari compatibili con i materiali costruttivi · Prodotti chimici e fluidi aggressivi ·
Referenze 2740

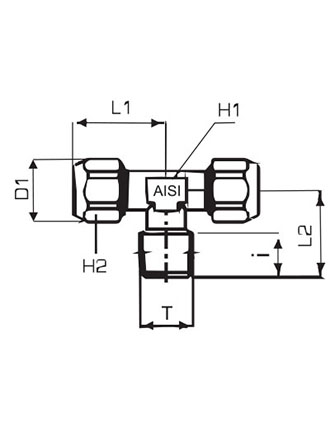

| Codice | T | ØD | I | L1 | L2 | D1 | H1 (hex) | H2 (hex) | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2740TR1864 | R1/8" | 6/4 | 9 | 22,5 | 18,5 | 13,0 | 10 | 12 | 36,0 | 1 | ||||||||||||||||||||
| 2740TR1464 | R1/4" | 6/4 | 10,5 | 22,5 | 21,0 | 13,0 | 10 | 12 | 44,0 | 1 | ||||||||||||||||||||
| 2740TR1886 | R1/8" | 8/6 | 9 | 22,5 | 18,5 | 15,5 | 10 | 14 | 31,0 | 1 | ||||||||||||||||||||
| 2740TR1486 | R1/4" | 8/6 | 10,5 | 22,5 | 21,0 | 15,5 | 10 | 14 | 36,0 | 1 | ||||||||||||||||||||
| 2740TR18108 | R1/8" | 10/8 | 9 | 25,0 | 18,5 | 18,5 | 10 | 17 | 36,0 | 1 | ||||||||||||||||||||
| 2740TR14108 | R1/4" | 10/8 | 10,5 | 25,0 | 21,0 | 18,5 | 10 | 17 | 74,0 | 1 | ||||||||||||||||||||
| 2740TR38108 | R3/8" | 10/8 | 11,5 | 27,0 | 25,0 | 18,5 | 13 | 17 | 70,0 | 1 | ||||||||||||||||||||
| 2740TR381210 | R3/8" | 12/10 | 11,5 | 29,0 | 25,0 | 21,0 | 13 | 19 | 74,0 | 1 | ||||||||||||||||||||
| 2740TR121210 | R1/2" | 12/10 | 14,0 | 30,5 | 29,0 | 21,0 | 17 | 19 | 74,0 | 1 |
