Valvola a sfera universale a passaggio totale, SERIE PESANTE PER ALTE TEMPERATURE, attacchi filettati BSPP F/F
Temperatura Esercizio: da -30 ºC a 180 ºC
Pressione Esercizio: 0 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria Compressa · Fluidi compatibili con i materiali costruttivi ·
Referenze 9210HS

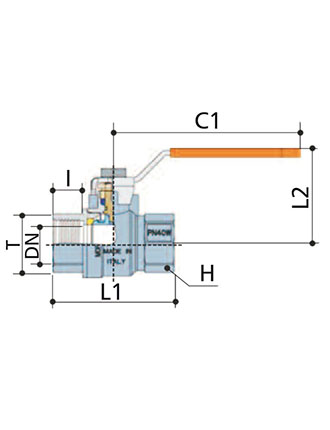

| Codice | T | DN | PN (Bar) | I | L1 | L2 | C1 | H (hex) | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9210TRHS1 | G1" | 25 | 40 | 19 | 83 | 92 | 66 | 38 | 1 | |||||||||||||||||||||
| 9210TRHS112 | G1"-1/2" | 40 | 32 | 21 | 104 | 117 | 80 | 55 | 1 | |||||||||||||||||||||
| 9210TRHS114 | G1"-1/4" | 32 | 32 | 21 | 92 | 102 | 71 | 48 | 1 | |||||||||||||||||||||
| 9210TRHS12 | G1/2" | 15 | 40 | 15 | 63 | 70 | 54 | 26 | 1 | |||||||||||||||||||||
| 9210TRHS2 | G2" | 50 | 32 | 26 | 124 | 137 | 88 | 68 | 1 | |||||||||||||||||||||
| 9210TRHS34 | G3/4" | 20 | 40 | 16 | 71 | 80 | 58 | 31 | 1 | |||||||||||||||||||||
| 9210TRHS38 | G3/8" | 10 | 40 | 10 | 45 | 54 | 41 | 21 | 1 |
