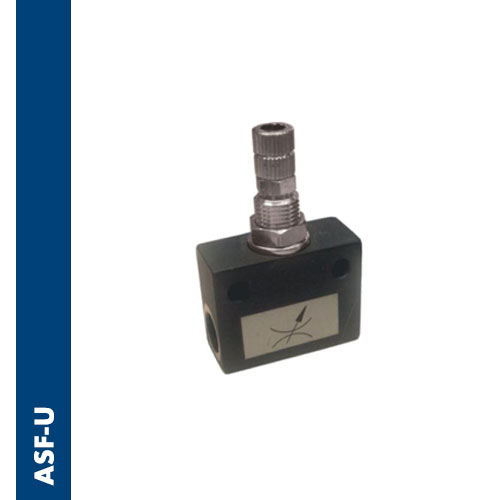

Regolatore di flusso unidirezionale filetto femmina cilindrico BSPP in alluminio
Temperatura Esercizio: da 0 ºC a 65 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Alluminio 11S anodizzato nero ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria ·
Referenze ASF-U

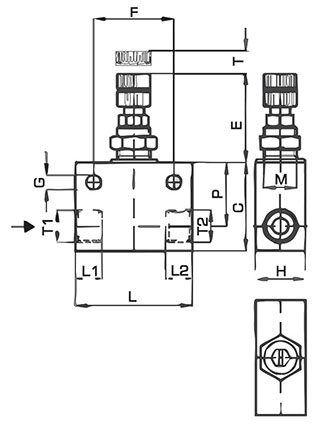

| Codice | T1 | T2 | L | L1 | L2 | C | H (hex) | M | F | G | E | P | T | Peso | Q.TY | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASF-U01N | G1/8 | G1/8 | 35 | 8,0 | 8,0 | 27 | 15 | 10x1 | 24 | 4,5 | 26 | 19,5 | 7,0 | 52,0 | 50 | |||||||||||||||
| ASF-U02N | G1/4 | G1/4 | 40 | 9,5 | 9,5 | 30 | 18 | 10x1 | 24 | 4,5 | 26 | 21,0 | 7,0 | 90,0 | 50 | |||||||||||||||
| ASF-U03N | G3/8 | G3/8 | 45 | 10,5 | 10,5 | 35 | 22 | 15x1 | 30 | 6,0 | 31 | 25,0 | 8,5 | 206,0 | 50 | |||||||||||||||
| ASF-U04N | G1/2 | G1/2 | 57 | 12,0 | 12,0 | 40 | 27 | 15x1 | 30 | 6,0 | 31 | 26,0 | 8,5 | 217,0 | 50 |
