Valvola unidirezionale diritto maschio cilindrica BSPP & metrica - IN
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 0 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliuretano ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria ·
Referenze CVPC-G-IN

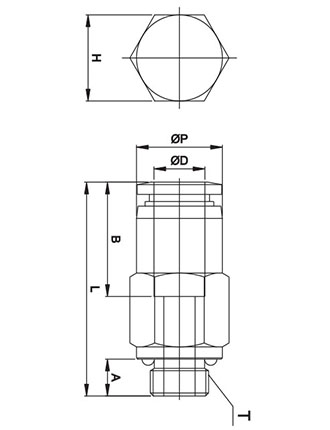

| Codice | ØD | T | ØP | L | A | B | H (hex) | Peso | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CVPC04M5-IN | 4 | M5x0,8P | 10,0 | 31,4 | 3,6 | 15,3 | 10 | 11,8 | 100 | |||||||||||||||||||||
| CVPC04M6-IN | 4 | M6x1,0P | 10,0 | 30,4 | 4,6 | 15,3 | 10 | 11,8 | 100 | |||||||||||||||||||||
| CVPC04G01-IN | 4 | G1/8" | 10,0 | 26,3 | 5,0 | 15,3 | 10 | 11,8 | 100 | |||||||||||||||||||||
| CVPC06G01-IN | 6 | G1/8" | 11,9 | 31,6 | 5,0 | 17,0 | 12 | 15,8 | 100 | |||||||||||||||||||||
| CVPC06G02-IN | 6 | G1/4" | 11,9 | 32,1 | 6,5 | 17,0 | 15 | 25,8 | 50 | |||||||||||||||||||||
| CVPC08G01-IN | 8 | G1/8" | 14,0 | 33,8 | 5,0 | 18,6 | 14 | 16,7 | 50 | |||||||||||||||||||||
| CVPC08G02-IN | 8 | G1/4" | 14,0 | 36,7 | 6,5 | 18,6 | 15 | 25,7 | 50 | |||||||||||||||||||||
| CVPC10G03-IN | 10 | G3/8" | 23,0 | 52,5 | 6,5 | 20,3 | 22 | 33,5 | 20 | |||||||||||||||||||||
| CVPC10G04-IN | 10 | G1/2" | 23,0 | 54,3 | 8,0 | 20,3 | 24 | 39,5 | 20 | |||||||||||||||||||||
| CVPC12G03-IN | 12 | G3/8" | 25,0 | 57,5 | 6,5 | 23,3 | 24 | 41,3 | 20 | |||||||||||||||||||||
| CVPC12G04-IN | 12 | G1/2" | 25,0 | 59,3 | 8,0 | 23,3 | 24 | 44,3 | 20 |
