Fascetta stringitubo DIN 3017, con banda 9 mm, cassetto e vite in INOX AISI 316
Temperatura Esercizio: da -4 ºC a 90 ºC
Pressione Esercizio: 14 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili:
Referenze KCX9

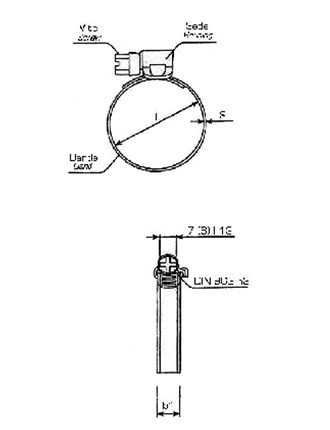

| Codice | D - campo Ø | Larghezza Banda | B1 - Vite | S - Spessore | Coppia di Serraggio | Q.TY | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KCX9-0812 | 8-12 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-1016 | 10-16 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-1220 | 12-20 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-1625 | 16-25 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-2032 | 16-27 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-2535 | 25-35 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-2540 | 25-40 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-3045 | 30-45 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-3250 | 32-50 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-4060 | 40-60 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-5070 | 50-70 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-6080 | 60-80 | 9,0 | 7,0 | 0,6 | 4,5 | 100 | ||||||||||||||||||||||||
| KCX9-7090 | 70-90 | 9,0 | 7,0 | 0,6 | 4,5 | 100 |
