Regolatore di flusso a banjo, con vite a scomparsa, conico BSPT per cilindri con regolazione a cacciavite
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone · PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSC-DC-IN

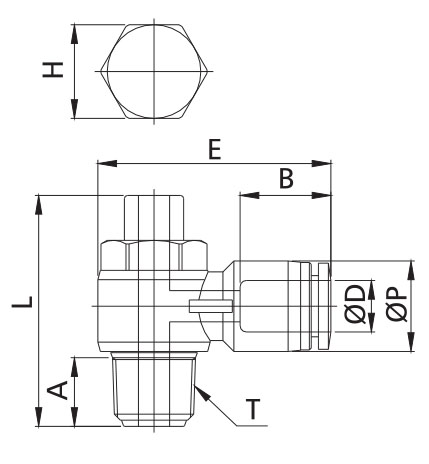

| Codice | ØD | T | ØP | L | E | A | B | H (hex) | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSC-04R01-DC-IN | 4 | R1/8" | 10,5 | 31,5 | 30,5 | 8,2 | 14,9 | 11 | 16,0 | 50 | ||||||||||||||||||||
| NSC-04R02-DC-IN | 4 | R1/4" | 10,5 | 37,0 | 34,5 | 11,0 | 14,9 | 15 | 35,0 | 50 | ||||||||||||||||||||
| NSC-06R01-DC-IN | 6 | R1/8" | 12,5 | 31,5 | 31,3 | 8,2 | 16,4 | 11 | 18,0 | 50 | ||||||||||||||||||||
| NSC-06R02-DC-IN | 6 | R1/4" | 12,5 | 37,0 | 35,3 | 11,0 | 16,4 | 15 | 33,0 | 50 | ||||||||||||||||||||
| NSC-06R03-DC-IN | 6 | R3/8" | 12,5 | 43,3 | 38,8 | 12,2 | 16,4 | 19 | 63,0 | 25 | ||||||||||||||||||||
| NSC-08R01-DC-IN | 8 | R1/8" | 14,5 | 31,5 | 33,4 | 8,2 | 18,7 | 11 | 20,0 | 50 | ||||||||||||||||||||
| NSC-08R02-DC-IN | 8 | R1/4" | 14,5 | 37,0 | 37,4 | 11,0 | 18,7 | 15 | 34,0 | 50 | ||||||||||||||||||||
| NSC-08R03-DC-IN | 8 | R3/8" | 14,5 | 43,3 | 40,4 | 12,0 | 18,7 | 19 | 64,0 | 25 | ||||||||||||||||||||
| NSC-08R04-DC-IN | 8 | R1/2" | 14,5 | 50,2 | 46,3 | 16,5 | 18,7 | 24 | 100,0 | 20 | ||||||||||||||||||||
| NSC-10R02-DC-IN | 10 | R1/4" | 17,5 | 37,0 | 38,8 | 11,0 | 20,1 | 15 | 38,0 | 25 | ||||||||||||||||||||
| NSC-10R03-DC-IN | 10 | R3/8" | 17,5 | 43,3 | 42,1 | 12,0 | 20,1 | 19 | 63,0 | 25 | ||||||||||||||||||||
| NSC-10R04-DC-IN | 10 | R1/2" | 17,5 | 50,2 | 47,3 | 16,5 | 20,1 | 24 | 103,0 | 20 | ||||||||||||||||||||
| NSC-12R02-DC-IN | 12 | R1/4" | 20,5 | 37,0 | 40,3 | 11,0 | 22,8 | 15 | 42,0 | 25 | ||||||||||||||||||||
| NSC-12R03-DC-IN | 12 | R3/8" | 20,5 | 43,3 | 45,2 | 12,0 | 22,8 | 19 | 65,0 | 25 | ||||||||||||||||||||
| NSC-12R04-DC-IN | 12 | R1/2" | 20,5 | 50,2 | 50,1 | 16,5 | 22,8 | 24 | 104,0 | 20 |
