Regolatore di flusso a banjo, cilindrico BSPP & metrico per cilindri nichelati, con regolazione a pomello
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone · PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSC-G

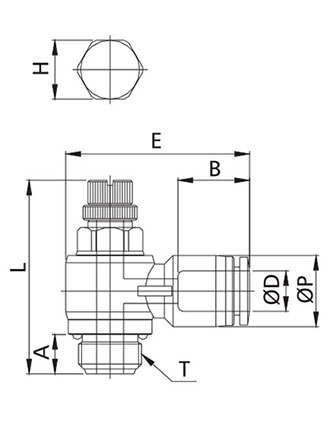

| Codice | ØD | T | ØP | L min | L max | E | A | B | H (hex) | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSC03M5 | 3 | M5x0,8P | 7,8 | 27,1 | 29,1 | 21,6 | 3,6 | 11,4 | 8 | 8,0 | 50 | |||||||||||||||||||
| NSC04G01 | 4 | G1/8" | 10,5 | 34,6 | 39,8 | 30,5 | 6,0 | 14,9 | 8 | 20,0 | 50 | |||||||||||||||||||
| NSC04G02 | 4 | G1/4" | 10,5 | 39,8 | 46,1 | 34,5 | 8,0 | 14,9 | 12 | 34,0 | 50 | |||||||||||||||||||
| NSC04M5 | 4 | M5x0,8P | 10,5 | 27,1 | 29,1 | 29,1 | 3,6 | 14,9 | 8 | 9,0 | 50 | |||||||||||||||||||
| NSC06G01 | 6 | G1/8" | 12,5 | 34,6 | 39,8 | 31,3 | 6,0 | 16,4 | 8 | 20,0 | 50 | |||||||||||||||||||
| NSC06G02 | 6 | G1/4" | 12,5 | 39,8 | 46,1 | 35,3 | 8,0 | 16,4 | 12 | 36,0 | 50 | |||||||||||||||||||
| NSC06G03 | 6 | G3/8" | 12,5 | 47,7 | 54,9 | 38,8 | 8,0 | 16,4 | 14 | 68,0 | 25 | |||||||||||||||||||
| NSC06G04 | 6 | G1/2" | 12,5 | 54,5 | 61,7 | 44,9 | 9,0 | 16,4 | 19 | 103,0 | 25 | |||||||||||||||||||
| NSC06M5 | 6 | M5x0,8P | 12,5 | 27,1 | 29,1 | 29,1 | 3,6 | 16,4 | 8 | 10,0 | 50 | |||||||||||||||||||
| NSC08G01 | 8 | G1/8" | 14,5 | 34,6 | 39,8 | 33,4 | 6,0 | 18,7 | 8 | 22,0 | 50 | |||||||||||||||||||
| NSC08G02 | 8 | G1/4" | 14,5 | 39,8 | 46,1 | 37,4 | 8,0 | 18,7 | 12 | 37,0 | 50 | |||||||||||||||||||
| NSC08G03 | 8 | G3/8" | 14,5 | 47,7 | 54,9 | 40,4 | 8,0 | 18,7 | 14 | 69,0 | 25 | |||||||||||||||||||
| NSC08G04 | 8 | G1/2" | 14,5 | 54,5 | 61,7 | 46,3 | 9,0 | 18,7 | 19 | 104,0 | 20 | |||||||||||||||||||
| NSC10G01 | 10 | G1/8" | 17,5 | 34,6 | 39,8 | 35,0 | 6,0 | 20,1 | 8 | 26,0 | 25 | |||||||||||||||||||
| NSC10G02 | 10 | G1/4" | 17,5 | 39,8 | 46,1 | 38,8 | 8,0 | 20,1 | 12 | 41,0 | 25 | |||||||||||||||||||
| NSC10G03 | 10 | G3/8" | 17,5 | 47,7 | 54,9 | 42,1 | 8,0 | 20,1 | 14 | 71,0 | 25 | |||||||||||||||||||
| NSC10G04 | 10 | G1/2" | 17,5 | 54,5 | 61,7 | 47,3 | 9,0 | 20,1 | 19 | 106,0 | 20 | |||||||||||||||||||
| NSC12G02 | 12 | G1/4" | 20,5 | 39,8 | 46,1 | 42,3 | 8,0 | 22,8 | 12 | 43,0 | 25 | |||||||||||||||||||
| NSC12G03 | 12 | G3/8" | 20,5 | 47,7 | 54,9 | 45,2 | 8,0 | 22,8 | 14 | 71,0 | 25 | |||||||||||||||||||
| NSC12G04 | 12 | G1/2" | 20,5 | 54,5 | 61,7 | 50,1 | 9,0 | 22,8 | 19 | 108,0 | 20 |
