Regolatore di flusso a banjo, BSPP per cilindri con regolazione a cacciavite
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSC-G-D

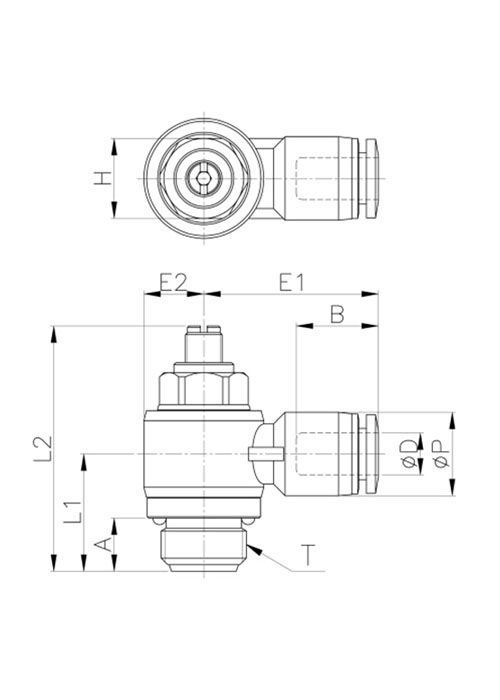

| Codice | ØD | ØP | T | L1 | L2 Min | L2 Max | E1 | E2 | A | B | H (hex) | Peso | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSC-03M5-D | 3 | 7,8 | M5x0,8P | 9,6 | 20,4 | 22,9 | 16,5 | 5,0 | 3,6 | 11,3 | 8 | 8,0 | 50 | |||||||||||||||||
| NSC-04G01-D | 4 | 10,5 | G1/8" | 15,3 | 26,7 | 31,3 | 23,3 | 7,0 | 6,0 | 15,3 | 8 | 20,0 | 50 | |||||||||||||||||
| NSC-04G02-D | 4 | 10,5 | G1/4" | 17,6 | 31,3 | 36,8 | 25,3 | 9,0 | 8,0 | 15,3 | 12 | 34,0 | 50 | |||||||||||||||||
| NSC-04M5-D | 4 | 10,5 | M5x0,8P | 10,3 | 20,4 | 22,9 | 20,2 | 5,0 | 3,6 | 14,8 | 8 | 9,0 | 50 | |||||||||||||||||
| NSC-06G01-D | 6 | 12,5 | G1/8" | 15,3 | 26,7 | 31,3 | 24,2 | 7,0 | 6,0 | 16,4 | 8 | 20,0 | 50 | |||||||||||||||||
| NSC-06G02-D | 6 | 12,5 | G1/4" | 17,6 | 31,3 | 36,8 | 26,2 | 9,0 | 8,0 | 16,4 | 12 | 36,0 | 50 | |||||||||||||||||
| NSC-06G03-D | 6 | 12,5 | G3/8" | 21,4 | 37,0 | 43,1 | 27,7 | 11,0 | 8,0 | 16,4 | 14 | 68,0 | 25 | |||||||||||||||||
| NSC-06G04-D | 6 | 12,5 | G1/2" | 22,9 | 43,0 | 49,2 | 30,8 | 14,0 | 9,0 | 16,4 | 17 | 103,0 | 20 | |||||||||||||||||
| NSC-06M5-D | 6 | 12,5 | M5x0,8P | 11,4 | 20,4 | 22,9 | 22,7 | 5,0 | 3,6 | 16,4 | 8 | 10,0 | 50 | |||||||||||||||||
| NSC-08G01-D | 8 | 14,5 | G1/8" | 14,2 | 26,7 | 31,3 | 25,9 | 7,0 | 6,0 | 18,3 | 8 | 22,0 | 50 | |||||||||||||||||
| NSC-08G02-D | 8 | 14,5 | G1/4" | 16,9 | 31,3 | 36,8 | 27,9 | 9,0 | 8,0 | 18,3 | 12 | 37,0 | 50 | |||||||||||||||||
| NSC-08G03-D | 8 | 14,5 | G3/8" | 21,4 | 37,0 | 43,1 | 28,9 | 11,0 | 8,0 | 18,3 | 14 | 69,0 | 25 | |||||||||||||||||
| NSC-08G04-D | 8 | 14,5 | G1/2" | 22,9 | 43,0 | 49,2 | 31,8 | 14,0 | 9,0 | 18,3 | 17 | 104,0 | 20 | |||||||||||||||||
| NSC-10G01-D | 10 | 17,5 | G1/8" | 12,7 | 26,7 | 31,3 | 27,9 | 7,0 | 6,0 | 19,7 | 8 | 26,0 | 25 | |||||||||||||||||
| NSC-10G02-D | 10 | 17,5 | G1/4" | 16,4 | 31,3 | 36,8 | 29,9 | 9,0 | 8,0 | 19,7 | 12 | 41,0 | 25 | |||||||||||||||||
| NSC-10G03-D | 10 | 17,5 | G3/8" | 20,1 | 37,0 | 43,1 | 31,0 | 11,2 | 8,0 | 19,7 | 14 | 71,0 | 25 | |||||||||||||||||
| NSC-10G04-D | 10 | 17,5 | G1/2" | 22,9 | 43,0 | 49,2 | 33,4 | 14,0 | 9,0 | 19,7 | 17 | 106,0 | 20 | |||||||||||||||||
| NSC-12G02-D | 12 | 20,5 | G1/4" | 14,9 | 31,3 | 36,8 | 33,3 | 9,0 | 8,0 | 22,4 | 12 | 43,0 | 25 | |||||||||||||||||
| NSC-12G03-D | 12 | 20,5 | G3/8" | 19,3 | 37,0 | 43,1 | 33,7 | 11,5 | 8,0 | 21,9 | 14 | 71,0 | 25 | |||||||||||||||||
| NSC-12G04-D | 12 | 20,5 | G1/2" | 21,6 | 43,0 | 49,2 | 36,1 | 14,0 | 9,0 | 21,9 | 17 | 108,0 | 20 |
