Regolatore di flusso a banjo a cacciavite, conico BSPT per cilindri
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSC-R-D

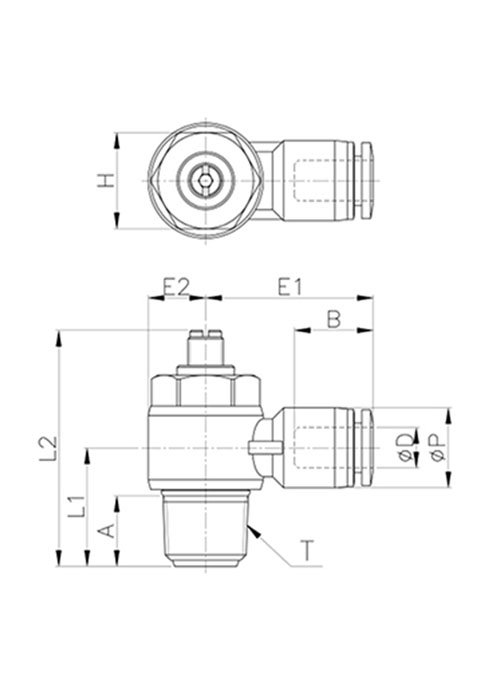

| Codice | ØD | ØP | T | L1 | L2 Min | L2 Max | E1 | E2 | A | B | H (hex) | Peso | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSC-04R01-D | 4 | 10,5 | R1/8" | 15,1 | 26,7 | 31,2 | 23,3 | 7,0 | 8,2 | 15,3 | 11 | 20,0 | 50 | |||||||||||||||||
| NSC-04R02-D | 4 | 10,5 | R1/4" | 18,4 | 31,3 | 37,4 | 25,3 | 9,0 | 11,0 | 15,3 | 15 | 36,0 | 50 | |||||||||||||||||
| NSC-06R01-D | 6 | 12,5 | R1/8" | 15,1 | 26,7 | 31,2 | 24,2 | 7,0 | 8,2 | 16,4 | 11 | 21,0 | 50 | |||||||||||||||||
| NSC-06R02-D | 6 | 12,5 | R1/4" | 18,4 | 31,3 | 37,4 | 26,2 | 9,0 | 11,0 | 16,4 | 15 | 37,0 | 50 | |||||||||||||||||
| NSC-06R03-D | 6 | 12,5 | R3/8" | 21,9 | 37,0 | 42,9 | 27,7 | 11,0 | 12,2 | 16,4 | 19 | 70,0 | 25 | |||||||||||||||||
| NSC-06R04-D | 6 | 12,5 | R1/2" | 26,5 | 43,0 | 49,3 | 30,8 | 14,0 | 16,5 | 16,4 | 24 | 108,0 | 20 | |||||||||||||||||
| NSC-08R01-D | 8 | 14,5 | R1/8" | 16,2 | 26,7 | 31,2 | 25,9 | 7,0 | 8,2 | 18,3 | 11 | 22,0 | 50 | |||||||||||||||||
| NSC-08R02-D | 8 | 14,5 | R1/4" | 19,2 | 31,3 | 37,4 | 27,9 | 9,0 | 11,0 | 18,3 | 15 | 38,0 | 50 | |||||||||||||||||
| NSC-08R03-D | 8 | 14,5 | R3/8" | 21,9 | 37,0 | 42,9 | 28,9 | 11,0 | 12,2 | 18,3 | 19 | 71,0 | 25 | |||||||||||||||||
| NSC-08R04-D | 8 | 14,5 | R1/2" | 26,5 | 43,0 | 49,3 | 31,8 | 14,0 | 16,5 | 18,3 | 24 | 109,0 | 20 | |||||||||||||||||
| NSC-10R01-D | 10 | 17,5 | R1/8" | 17,7 | 26,7 | 31,2 | 27,9 | 7,0 | 8,2 | 19,7 | 11 | 26,0 | 25 | |||||||||||||||||
| NSC-10R02-D | 10 | 17,5 | R1/4" | 20,7 | 31,3 | 37,4 | 29,9 | 9,0 | 11,0 | 19,7 | 15 | 42,0 | 25 | |||||||||||||||||
| NSC-10R03-D | 10 | 17,5 | R3/8" | 23,2 | 37,0 | 42,9 | 31,0 | 11,2 | 12,2 | 19,7 | 19 | 73,0 | 25 | |||||||||||||||||
| NSC-10R04-D | 10 | 17,5 | R1/2" | 26,5 | 43,0 | 49,3 | 33,4 | 14,0 | 16,5 | 19,7 | 24 | 110,0 | 20 | |||||||||||||||||
| NSC-12R02-D | 12 | 20,5 | R1/4" | 22,2 | 31,3 | 37,4 | 33,3 | 9,0 | 11,0 | 22,4 | 15 | 45,0 | 25 | |||||||||||||||||
| NSC-12R03-D | 12 | 20,5 | R3/8" | 24,0 | 37,0 | 42,9 | 33,7 | 11,5 | 12,2 | 21,9 | 19 | 75,0 | 25 | |||||||||||||||||
| NSC-12R04-D | 12 | 20,5 | R1/2" | 28,0 | 43,0 | 49,3 | 36,1 | 14,0 | 16,5 | 21,9 | 24 | 113,0 | 20 |
