Regolatore di flusso a banjo, ingresso girevole BSPP per valvole con regolazione a cacciavite
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSS-G-D-IN

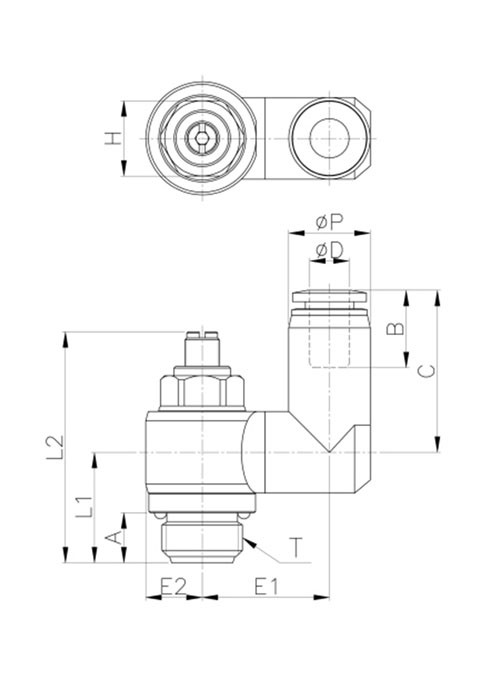

| Codice | ØD | ØP | T | L1 | L2 Min | L2 Max | E1 | E2 | A | B | H (hex) | C | Peso | Q.TY | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSS-04G01-D-IN | 4 | 10,5 | G1/8" | 15,3 | 31,3 | 31,3 | 14,3 | 7,0 | 6,0 | 14,8 | 8 | 20,3 | 20,0 | 50 | ||||||||||||||||
| NSS-04G02-D-IN | 4 | 10,5 | G1/4" | 17,7 | 36,8 | 36,8 | 17,8 | 9,2 | 8,0 | 14,8 | 12 | 20,2 | 34,0 | 50 | ||||||||||||||||
| NSS-04M5-D-IN | 4 | 10,5 | M5x0,8P | 9,6 | 20,4 | 22,9 | 12,3 | 5,2 | 3,6 | 14,8 | 8 | 20,3 | 9,2 | 50 | ||||||||||||||||
| NSS-06G01-D-IN | 6 | 12,5 | G1/8" | 14,7 | 31,3 | 31,3 | 15,0 | 7,0 | 6,0 | 16,4 | 8 | 24,0 | 20,0 | 25 | ||||||||||||||||
| NSS-06G02-D-IN | 6 | 12,5 | G1/4" | 17,6 | 36,8 | 36,8 | 20,3 | 9,2 | 8,0 | 16,4 | 12 | 25,9 | 36,0 | 25 | ||||||||||||||||
| NSS-06G03-D-IN | 6 | 12,5 | G3/8" | 21,4 | 43,1 | 43,1 | 23,3 | 11,5 | 8,0 | 16,4 | 14 | 25,9 | 68,0 | 25 | ||||||||||||||||
| NSS-06M5-D-IN | 6 | 12,5 | M5x0,8P | 9,6 | 20,4 | 22,9 | 13,3 | 5,2 | 3,6 | 16,4 | 8 | 22,4 | 10,2 | 50 | ||||||||||||||||
| NSS-08G01-D-IN | 8 | 14,8 | G1/8" | 14,7 | 31,3 | 31,3 | 16,2 | 7,0 | 6,0 | 18,3 | 8 | 24,9 | 22,0 | 25 | ||||||||||||||||
| NSS-08G02-D-IN | 8 | 14,8 | G1/4" | 17,6 | 36,8 | 36,8 | 19,3 | 9,2 | 8,0 | 18,3 | 12 | 28,3 | 37,0 | 25 | ||||||||||||||||
| NSS-08G03-D-IN | 8 | 14,8 | G3/8" | 20,8 | 43,1 | 43,1 | 24,6 | 11,5 | 8,0 | 18,3 | 14 | 29,3 | 69,0 | 25 | ||||||||||||||||
| NSS-08G04-D-IN | 8 | 14,8 | G1/2" | 23,0 | 49,2 | 49,2 | 26,6 | 14,3 | 9,0 | 18,3 | 17 | 29,3 | 104,0 | 20 | ||||||||||||||||
| NSS-10G02-D-IN | 10 | 17,5 | G1/4" | 17,6 | 36,8 | 36,8 | 20,3 | 9,2 | 8,0 | 20,2 | 12 | 30,7 | 41,0 | 20 | ||||||||||||||||
| NSS-10G03-D-IN | 10 | 17,5 | G3/8" | 20,8 | 43,1 | 43,1 | 24,6 | 11,5 | 8,0 | 20,2 | 14 | 31,7 | 71,0 | 20 | ||||||||||||||||
| NSS-10G04-D-IN | 10 | 17,5 | G1/2" | 22,9 | 49,2 | 49,2 | 26,7 | 14,3 | 9,0 | 20,2 | 17 | 33,1 | 106,0 | 12 | ||||||||||||||||
| NSS-12G02-D-IN | 12 | 20,5 | G1/4" | 17,6 | 36,8 | 36,8 | 21,8 | 9,2 | 8,0 | 22,9 | 12 | 33,4 | 43,0 | 12 | ||||||||||||||||
| NSS-12G03-D-IN | 12 | 20,5 | G3/8" | 20,8 | 43,1 | 43,1 | 24,6 | 11,5 | 8,0 | 22,9 | 14 | 34,4 | 71,0 | 12 | ||||||||||||||||
| NSS-12G04-D-IN | 12 | 20,5 | G1/2" | 22,9 | 49,2 | 49,2 | 26,7 | 14,3 | 9,0 | 22,9 | 17 | 35,8 | 108,0 | 12 |
