Regolatore di flusso a banjo, ingresso girevole, conico BSPT per valvole nichelate, con regolazione a pomello
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone · PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSS-IN

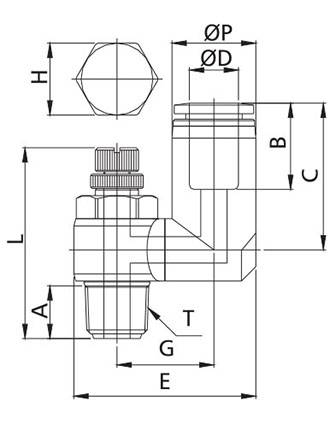

| Codice | ØD | T | ØP | L min | L max | A | B | C | E | G | H (hex) | Peso | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSS04R01-IN | 4 | R1/8" | 10,5 | 35,5 | 40,7 | 8,2 | 14,9 | 20,5 | 26,5 | 14,3 | 11 | 19,4 | 50 | |||||||||||||||||
| NSS04R02-IN | 4 | R1/4" | 10,5 | 40,3 | 46,6 | 11,0 | 14,9 | 20,6 | 32,0 | 17,8 | 15 | 36,1 | 50 | |||||||||||||||||
| NSS06R01-IN | 6 | R1/8" | 12,5 | 35,5 | 40,7 | 8,2 | 16,4 | 25,4 | 28,5 | 15,3 | 11 | 21,1 | 50 | |||||||||||||||||
| NSS06R02-IN | 6 | R1/4" | 12,5 | 40,3 | 46,6 | 11,0 | 16,4 | 25,9 | 35,8 | 20,3 | 15 | 38,7 | 50 | |||||||||||||||||
| NSS06R03-IN | 6 | R3/8" | 12,5 | 46,9 | 54,9 | 12,2 | 16,4 | 25,9 | 41,3 | 23,3 | 19 | 70,2 | 25 | |||||||||||||||||
| NSS08R01-IN | 8 | R1/8" | 14,5 | 35,5 | 40,7 | 8,2 | 18,7 | 25,4 | 30,6 | 16,2 | 11 | 22,1 | 50 | |||||||||||||||||
| NSS08R02-IN | 8 | R1/4" | 14,5 | 40,3 | 46,6 | 11,0 | 18,7 | 28,2 | 35,7 | 19,3 | 15 | 39,8 | 50 | |||||||||||||||||
| NSS08R03-IN | 8 | R3/8" | 14,5 | 46,9 | 54,9 | 12,2 | 18,7 | 29,8 | 43,6 | 24,6 | 19 | 71,4 | 25 | |||||||||||||||||
| NSS08R04-IN | 8 | R1/2" | 14,5 | 54,0 | 60,1 | 16,5 | 18,7 | 29,8 | 48,4 | 26,6 | 24 | 110,0 | 20 | |||||||||||||||||
| NSS10R02-IN | 10 | R1/4" | 17,5 | 40,3 | 46,6 | 11,0 | 20,1 | 30,6 | 38,0 | 20,3 | 15 | 42,2 | 25 | |||||||||||||||||
| NSS10R03-IN | 10 | R3/8" | 17,5 | 46,9 | 54,9 | 12,2 | 20,1 | 31,6 | 44,9 | 24,6 | 19 | 73,5 | 25 | |||||||||||||||||
| NSS10R04-IN | 10 | R1/2" | 17,5 | 54,0 | 60,1 | 16,5 | 20,1 | 33,1 | 49,8 | 26,7 | 24 | 112,5 | 20 | |||||||||||||||||
| NSS12R02-IN | 12 | R1/4" | 20,5 | 40,3 | 46,6 | 11,0 | 22,8 | 33,4 | 41,0 | 21,8 | 15 | 44,1 | 25 | |||||||||||||||||
| NSS12R03-IN | 12 | R3/8" | 20,5 | 46,9 | 54,9 | 12,2 | 22,8 | 34,4 | 46,4 | 24,6 | 19 | 79,0 | 25 | |||||||||||||||||
| NSS12R04-IN | 12 | R1/2" | 20,5 | 54,0 | 60,1 | 16,5 | 22,8 | 35,8 | 51,3 | 26,7 | 24 | 115,9 | 20 |
