Regolatore di flusso a banjo, ingresso girevole con vite a scomparsa BSPT per valvole con regolazione a cacciavite
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo Poliuretano ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSS-R-DC-IN

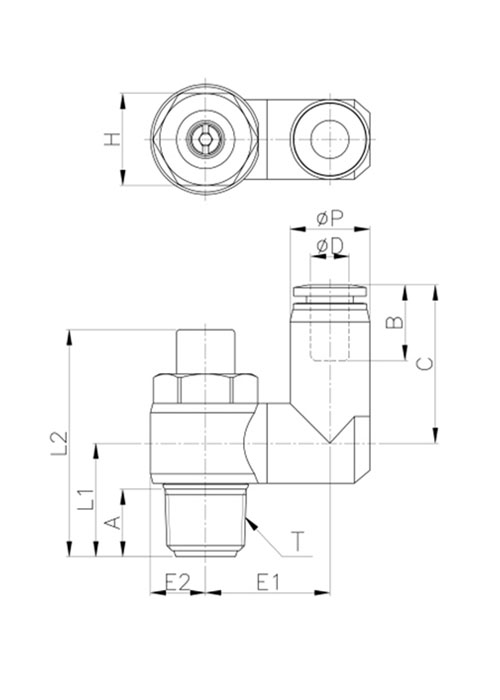

| Codice | ØD | ØP | T | L1 | L2 | E1 | E2 | A | B | H (hex) | C | Peso | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSS-04R01-DC-IN | 4 | 10,5 | R1/8" | 15,1 | 31,5 | 14,3 | 7,0 | 8,2 | 14,8 | 11 | 20,3 | 16,0 | 50 | |||||||||||||||||
| NSS-04R02-DC-IN | 4 | 10,5 | R1/4" | 18,4 | 37,0 | 17,8 | 9,2 | 11,0 | 14,8 | 15 | 20,3 | 35,0 | 50 | |||||||||||||||||
| NSS-06R01-DC-IN | 6 | 12,5 | R1/8" | 15,6 | 31,5 | 15,0 | 7,0 | 8,2 | 16,4 | 11 | 24,0 | 18,0 | 25 | |||||||||||||||||
| NSS-06R02-DC-IN | 6 | 12,5 | R1/4" | 18,4 | 37,0 | 20,3 | 9,2 | 11,0 | 16,4 | 15 | 25,9 | 33,0 | 25 | |||||||||||||||||
| NSS-06R03-DC-IN | 6 | 12,5 | R3/8" | 21,9 | 43,3 | 23,3 | 11,5 | 12,2 | 16,4 | 19 | 25,9 | 63,0 | 25 | |||||||||||||||||
| NSS-08R01-DC-IN | 8 | 14,8 | R1/8" | 15,6 | 31,5 | 16,2 | 7,0 | 8,2 | 18,3 | 11 | 24,9 | 20,0 | 25 | |||||||||||||||||
| NSS-08R02-DC-IN | 8 | 14,8 | R1/4" | 18,4 | 37,0 | 19,3 | 9,2 | 11,0 | 18,3 | 15 | 28,3 | 34,0 | 25 | |||||||||||||||||
| NSS-08R03-DC-IN | 8 | 14,8 | R3/8" | 22,4 | 43,3 | 24,6 | 11,5 | 12,2 | 18,3 | 19 | 29,3 | 64,0 | 25 | |||||||||||||||||
| NSS-08R04-DC-IN | 8 | 14,8 | R1/2" | 26,6 | 50,2 | 26,6 | 14,3 | 16,5 | 18,3 | 24 | 29,3 | 100,0 | 20 | |||||||||||||||||
| NSS-10R02-DC-IN | 10 | 17,5 | R1/4" | 18,4 | 37,0 | 20,3 | 9,2 | 11,0 | 20,2 | 15 | 30,7 | 38,0 | 20 | |||||||||||||||||
| NSS-10R03-DC-IN | 10 | 17,5 | R3/8" | 22,4 | 43,3 | 24,6 | 11,5 | 12,2 | 20,2 | 19 | 31,7 | 63,0 | 20 | |||||||||||||||||
| NSS-10R04-DC-IN | 10 | 17,5 | R1/2" | 26,7 | 50,2 | 26,7 | 14,3 | 16,5 | 20,2 | 24 | 33,1 | 103,0 | 12 | |||||||||||||||||
| NSS-12R02-DC-IN | 12 | 20,5 | R1/4" | 18,4 | 37,0 | 21,8 | 9,2 | 11,0 | 22,9 | 15 | 33,4 | 42,0 | 12 | |||||||||||||||||
| NSS-12R03-DC-IN | 12 | 20,5 | R3/8" | 22,4 | 43,3 | 24,6 | 11,5 | 12,2 | 22,9 | 19 | 34,4 | 65,0 | 12 | |||||||||||||||||
| NSS-12R04-DC-IN | 12 | 20,5 | R1/2" | 26,7 | 50,2 | 26,7 | 14,3 | 16,5 | 22,9 | 24 | 35,8 | 104,0 | 12 |
