Y a banjo girevole conico BSPT & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PA

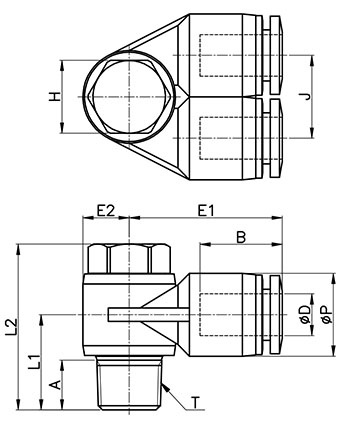

| Codice | ØD | ØP | T | L1 | L2 | J | E1 | E2 | A | B | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PA06R01N | 6 | 12,5 | R1/8" | 14,9 | 25,5 | 12,5 | 23,1 | 7,0 | 7,5 | 16,4 | 11 | 3,5 | 20,0 | 25 | ||||||||||||||||
| PA08R02N | 8 | 14,8 | R1/4" | 18,3 | 28,8 | 14,8 | 27,9 | 9,0 | 10,0 | 18,3 | 15 | 6,5 | 30,0 | 25 | ||||||||||||||||
| PA10R02N | 10 | 17,5 | R1/4" | 19,7 | 28,8 | 17,5 | 30,9 | 9,0 | 10,0 | 20,2 | 15 | 5,1 | 34,0 | 25 | ||||||||||||||||
| PA10R03N | 10 | 17,5 | R3/8" | 20,6 | 32,7 | 17,5 | 30,9 | 11,3 | 11,0 | 20,2 | 19 | 7,2 | 58,0 | 20 | ||||||||||||||||
| PA12R03N | 12 | 20,5 | R3/8" | 22,1 | 32,7 | 20,5 | 35,8 | 11,3 | 11,0 | 22,4 | 19 | 6,8 | 61,0 | 12 | ||||||||||||||||
| PA12R04N | 12 | 20,5 | R1/2" | 25,2 | 38,7 | 20,5 | 36,3 | 14,0 | 14,0 | 22,4 | 24 | 6,8 | 87,0 | 12 |
