Y a banjo girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Polietilene ·
Tipi Oring:
Fluidi Compatibili: Aria Compressa · Vuoto ·
Referenze PA-G

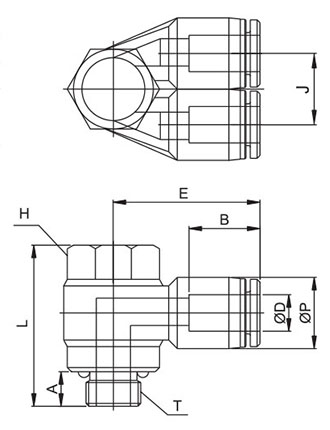

| Codice | ØD | ØP | T | L | A | B | E | H (hex) | J | Passaggio | Peso | Q.TY | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PA04M5N | 4 | 10,3 | M5x0,8P | 18,2 | 3,6 | 14,8 | 19,4 | 8 | 10,3 | 2,0 | 10,0 | 50 | ||||||||||||||||||
| PA06G01 | 6 | 12,5 | G1/8" | 24,7 | 5,0 | 16,4 | 23,1 | 8 | 12,5 | 3,5 | 20,0 | 25 | ||||||||||||||||||
| PA08G02 | 8 | 14,8 | G1/4" | 28,3 | 6,5 | 18,3 | 27,9 | 12 | 14,8 | 6,5 | 30,0 | 25 | ||||||||||||||||||
| PA10G02 | 10 | 17,5 | G1/4" | 28,3 | 6,5 | 20,2 | 30,9 | 12 | 17,5 | 5,1 | 34,0 | 25 | ||||||||||||||||||
| PA10G03 | 10 | 17,5 | G3/8" | 33,0 | 6,5 | 20,2 | 30,9 | 14 | 17,5 | 7,2 | 58,0 | 20 | ||||||||||||||||||
| PA12G03 | 12 | 20,5 | G3/8" | 33,0 | 6,5 | 22,4 | 35,8 | 14 | 20,5 | 6,8 | 61,0 | 12 | ||||||||||||||||||
| PA12G04 | 12 | 20,5 | G1/2" | 37,7 | 8,0 | 22,4 | 36,3 | 19 | 20,5 | 6,8 | 87,0 | 12 |
