T laterale triplo girevole cilindrico BSPP nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliuretano ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria Compressa · Vuoto ·
Referenze PAT-T-G

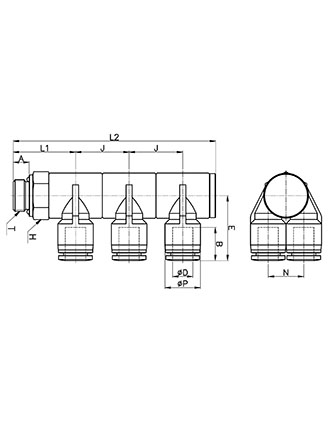

| Codice | ØD | ØP | T | L1 | L2 | N | E | A | B | J | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PAT-T04G01 | 4 | 10,5 | G1/8" | 20,5 | 67,7 | 10,5 | 21,4 | 5,0 | 14,8 | 17,9 | 14 | 3,2 | 53,0 | 20 | ||||||||||||||||
| PAT-T04G02 | 4 | 10,5 | G1/4" | 25,5 | 82,7 | 10,5 | 22,9 | 6,5 | 14,8 | 21,9 | 17 | 3,2 | 80,0 | 20 | ||||||||||||||||
| PAT-T04G03 | 4 | 10,5 | G3/8" | 26,0 | 83,7 | 10,5 | 26,1 | 6,5 | 14,8 | 21,9 | 21 | 3,2 | 122,0 | 12 | ||||||||||||||||
| PAT-T04G04 | 4 | 10,5 | G1/2" | 29,6 | 92,8 | 10,5 | 27,7 | 8,0 | 14,8 | 23,9 | 24 | 3,2 | 187,0 | 8 | ||||||||||||||||
| PAT-T06G01 | 6 | 12,5 | G1/8" | 20,5 | 67,7 | 12,5 | 22,9 | 5,0 | 16,4 | 17,9 | 14 | 4,0 | 64,0 | 12 | ||||||||||||||||
| PAT-T06G02 | 6 | 12,5 | G1/4" | 25,5 | 82,7 | 12,5 | 24,8 | 6,5 | 16,4 | 21,9 | 17 | 5,0 | 86,0 | 9 | ||||||||||||||||
| PAT-T06G03 | 6 | 12,5 | G3/8" | 26,0 | 83,7 | 12,5 | 26,6 | 6,5 | 16,4 | 21,9 | 21 | 5,0 | 126,0 | 9 | ||||||||||||||||
| PAT-T06G04 | 6 | 12,5 | G1/2" | 29,6 | 92,8 | 12,5 | 28,6 | 8,0 | 16,4 | 23,9 | 24 | 5,0 | 181,0 | 6 | ||||||||||||||||
| PAT-T08G01 | 8 | 14,5 | G1/8" | 20,5 | 67,7 | 14,5 | 24,8 | 5,0 | 18,3 | 17,9 | 14 | 5,0 | 64,0 | 9 | ||||||||||||||||
| PAT-T08G02 | 8 | 14,5 | G1/4" | 25,5 | 82,7 | 14,5 | 26,6 | 6,5 | 18,3 | 21,9 | 17 | 6,0 | 92,0 | 9 | ||||||||||||||||
| PAT-T08G03 | 8 | 14,5 | G3/8" | 26,0 | 83,7 | 14,5 | 28,2 | 6,5 | 18,3 | 21,9 | 21 | 7,0 | 135,0 | 6 | ||||||||||||||||
| PAT-T08G04 | 8 | 14,5 | G1/2" | 29,6 | 92,8 | 14,5 | 30,3 | 8,0 | 18,3 | 23,9 | 24 | 6,0 | 200,0 | 6 | ||||||||||||||||
| PAT-T10G01 | 10 | 17,5 | G1/8" | 20,5 | 67,7 | 17,5 | 26,7 | 5,0 | 20,2 | 17,9 | 14 | 5,0 | 80,0 | 8 | ||||||||||||||||
| PAT-T10G02 | 10 | 17,5 | G1/4" | 25,5 | 82,7 | 17,5 | 28,2 | 6,5 | 20,2 | 21,9 | 17 | 8,0 | 106,0 | 8 | ||||||||||||||||
| PAT-T10G03 | 10 | 17,5 | G3/8" | 26,0 | 83,7 | 17,5 | 30,2 | 6,5 | 20,2 | 21,9 | 21 | 6,0 | 144,0 | 6 | ||||||||||||||||
| PAT-T10G04 | 10 | 17,5 | G1/2" | 29,6 | 92,8 | 17,5 | 32,6 | 8,0 | 20,2 | 23,9 | 24 | 7,0 | 213,0 | 6 | ||||||||||||||||
| PAT-T12G02 | 12 | 20,5 | G1/4" | 25,5 | 82,7 | 20,5 | 31,1 | 6,5 | 22,9 | 21,9 | 17 | 8,0 | 123,0 | 6 | ||||||||||||||||
| PAT-T12G03 | 12 | 20,5 | G3/8" | 26,0 | 83,7 | 20,5 | 32,9 | 6,5 | 22,9 | 21,9 | 21 | 8,0 | 165,0 | 4 | ||||||||||||||||
| PAT-T12G04 | 12 | 20,5 | G1/2" | 29,6 | 92,8 | 20,5 | 35,2 | 8,0 | 22,9 | 23,9 | 24 | 8,0 | 220,0 | 4 |
