Diritto maschio compatto cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PC-C-G

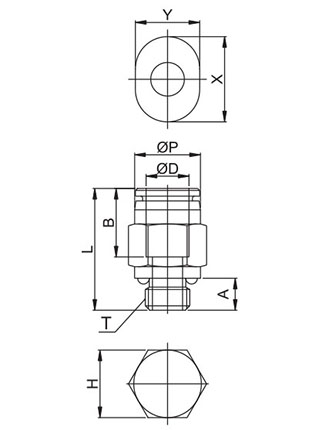

| Codice | ØD | ØP | T | L | A | B | H (hex) | X | Y | Passaggio | Peso | Q.TY | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PC-C03M3 | 3 | 7,0 | M3x0,5P | 16,1 | 3,0 | 11,2 | 7 | 9,2 | 7,2 | 1,5 | 3,0 | 100 | ||||||||||||||||||
| PC-C03M5 | 3 | 7,2 | M5x0,8P | 16,3 | 3,6 | 11,2 | 8 | 9,2 | 7,2 | 2,0 | 4,0 | 100 | ||||||||||||||||||
| PC-C03M6 | 3 | 7,2 | M6x1,0P | 16,3 | 4,1 | 11,2 | 8 | 9,2 | 7,2 | 2,0 | 4,0 | 100 | ||||||||||||||||||
| PC-C04M3 | 4 | 8,0 | M3x0,5P | 16,8 | 3,0 | 11,7 | 8 | 10,4 | 8,2 | 1,5 | 4,0 | 100 | ||||||||||||||||||
| PC-C04M5 | 4 | 8,0 | M5x0,8P | 17,1 | 3,6 | 11,7 | 8 | 10,4 | 8,2 | 2,5 | 4,0 | 100 | ||||||||||||||||||
| PC-C04M6 | 4 | 8,0 | M6x1,0P | 17,7 | 4,1 | 11,7 | 8 | 10,4 | 8,2 | 3,0 | 4,0 | 100 | ||||||||||||||||||
| PC-C04G01 | 4 | 8,3 | G1/8" | 17,4 | 5,0 | 11,7 | 12 | 10,4 | 8,2 | 3,0 | 8,0 | 100 | ||||||||||||||||||
| PC-C06M5 | 6 | 10,0 | M5x0,8P | 18,6 | 3,6 | 12,7 | 10 | 12,4 | 10,2 | 2,5 | 5,0 | 100 | ||||||||||||||||||
| PC-C06M6 | 6 | 10,0 | M6x1,0P | 18,9 | 4,1 | 12,7 | 10 | 12,4 | 10,2 | 3,0 | 6,0 | 100 | ||||||||||||||||||
| PC-C06G01 | 6 | 10,3 | G1/8" | 17,9 | 5,0 | 12,7 | 12 | 12,4 | 10,2 | 5,0 | 9,0 | 100 |
