Innesto per tubi
Temperatura Esercizio: da -15 ºC a 80 ºC
Pressione Esercizio: 16 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi:
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria Compressa ·
Referenze PCP

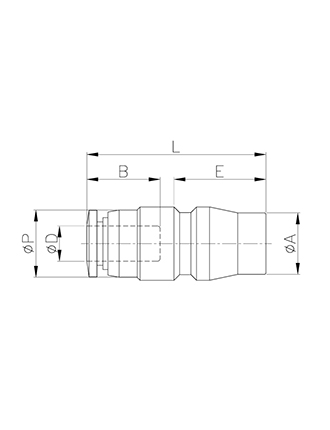

| Codice | ØD | ØP | ØA | L | E | B | Passaggio | Peso | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCP04N | 4 | 10,0 | 10,9 | 31,0 | 16,3 | 14,8 | 3,0 | 17,0 | 100 | |||||||||||||||||||||
| PCP06N | 6 | 11,9 | 10,9 | 31,7 | 16,3 | 17,4 | 5,0 | 16,0 | 100 | |||||||||||||||||||||
| PCP08N | 8 | 14,0 | 10,9 | 34,9 | 16,3 | 18,4 | 6,0 | 17,0 | 100 | |||||||||||||||||||||
| PCP10N | 10 | 16,0 | 10,9 | 42,4 | 16,3 | 19,7 | 8,0 | 25,0 | 50 | |||||||||||||||||||||
| PCP12N | 12 | 19,0 | 10,9 | 45,4 | 16,3 | 21,9 | 8,0 | 33,0 | 50 | |||||||||||||||||||||
| PCP16N | 16 | 24,0 | 10,9 | 49,3 | 16,3 | 24,5 | 8,0 | 52,0 | 25 |
