Intermedio diritto ridotto
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PG

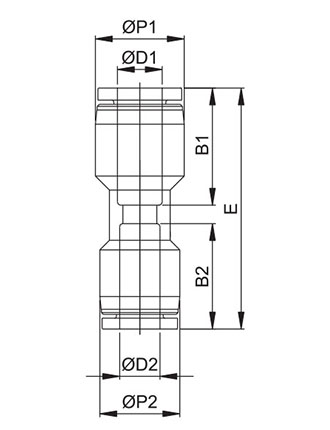

| Codice | ØD1 | ØD2 | ØP1 | ØP2 | E | B1 | B2 | Passaggio | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PG0604N | 6 | 4 | 12,5 | 10,5 | 35,0 | 16,4 | 14,8 | 3,0 | 6,0 | 100 | ||||||||||||||||||||
| PG0804N | 8 | 4 | 14,8 | 10,5 | 38,1 | 18,3 | 14,8 | 3,2 | 7,0 | 100 | ||||||||||||||||||||
| PG0806N | 8 | 6 | 14,5 | 12,5 | 37,6 | 18,3 | 16,4 | 4,0 | 8,0 | 100 | ||||||||||||||||||||
| PG1006N | 10 | 6 | 17,5 | 12,5 | 39,9 | 20,2 | 16,4 | 5,0 | 9,0 | 50 | ||||||||||||||||||||
| PG1008N | 10 | 8 | 17,5 | 14,5 | 40,0 | 20,2 | 18,3 | 6,5 | 10,0 | 50 | ||||||||||||||||||||
| PG1208N | 12 | 8 | 20,5 | 14,8 | 45,5 | 22,9 | 18,3 | 6,4 | 13,0 | 50 | ||||||||||||||||||||
| PG1210N | 12 | 10 | 20,5 | 17,5 | 43,9 | 22,9 | 20,2 | 8,0 | 14,0 | 50 | ||||||||||||||||||||
| PG1412N | 14 | 12 | 23,0 | 20,5 | 49,4 | 23,7 | 22,9 | 10,0 | 21,0 | 25 | ||||||||||||||||||||
| PG1612N | 16 | 12 | 25,5 | 20,5 | 49,9 | 24,1 | 22,9 | 10,0 | 25,0 | 25 |
