Riduzione codolo tubo
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PGJ

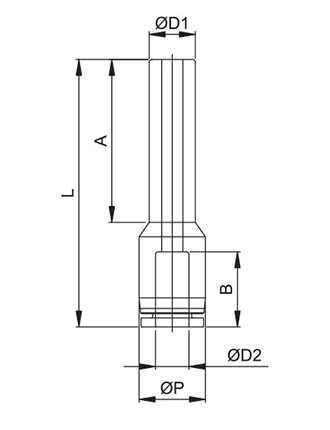

| Codice | ØD1 | ØD2 | ØP | L | A | B | Passaggio | Peso | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PGJ0604N | 6 | 4 | 10,5 | 37,7 | 21,8 | 14,8 | 3,0 | 3,0 | 100 | |||||||||||||||||||||
| PGJ0804N | 8 | 4 | 10,5 | 39,7 | 24,8 | 14,8 | 3,0 | 4,0 | 100 | |||||||||||||||||||||
| PGJ0806N | 8 | 6 | 12,5 | 40,0 | 23,8 | 16,4 | 4,8 | 5,0 | 100 | |||||||||||||||||||||
| PGJ1006N | 10 | 6 | 12,5 | 44,0 | 28,8 | 16,4 | 4,0 | 6,0 | 50 | |||||||||||||||||||||
| PGJ1008N | 10 | 8 | 14,8 | 46,4 | 27,6 | 18,3 | 6,8 | 7,0 | 50 | |||||||||||||||||||||
| PGJ1206N | 12 | 6 | 12,5 | 50,0 | 30,5 | 16,4 | 5,0 | 6,0 | 50 | |||||||||||||||||||||
| PGJ1208N | 12 | 8 | 14,8 | 50,4 | 32,6 | 18,3 | 6,0 | 7,0 | 50 | |||||||||||||||||||||
| PGJ1210N | 12 | 10 | 17,5 | 52,9 | 31,2 | 20,2 | 8,0 | 8,0 | 50 |
