Gomito a banjo maschio girevole conico BSPT nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PH

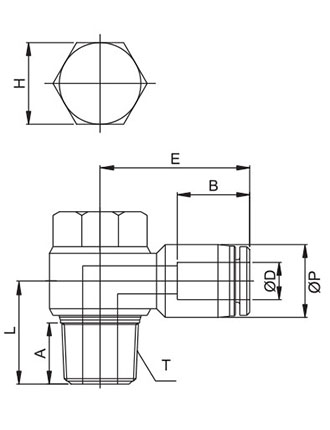

| Codice | ØD | ØP | T | L | E | A | B | X | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PH04R01N | 4 | 10,5 | R1/8" | 14,9 | 23,3 | 8,0 | 15,3 | 11 | 3,0 | 15,0 | 50 | |||||||||||||||||||
| PH04R02N | 4 | 10,5 | R1/4" | 17,4 | 25,3 | 10,0 | 15,3 | 15 | 3,0 | 27,0 | 50 | |||||||||||||||||||
| PH06R01N | 6 | 12,5 | R1/8" | 14,9 | 24,2 | 8,0 | 16,4 | 11 | 4,5 | 16,0 | 50 | |||||||||||||||||||
| PH06R02N | 6 | 12,5 | R1/4" | 17,4 | 26,2 | 10,0 | 16,4 | 15 | 5,0 | 27,0 | 50 | |||||||||||||||||||
| PH06R03N | 6 | 12,5 | R3/8" | 19,9 | 27,7 | 11,0 | 16,4 | 19 | 5,0 | 48,0 | 25 | |||||||||||||||||||
| PH06R04N | 6 | 12,5 | R1/2" | 24,0 | 30,7 | 14,0 | 16,4 | 24 | 5,0 | 74,0 | 25 | |||||||||||||||||||
| PH08R01N | 8 | 14,8 | R1/8" | 16,0 | 25,9 | 8,0 | 18,3 | 11 | 5,0 | 17,0 | 50 | |||||||||||||||||||
| PH08R02N | 8 | 14,8 | R1/4" | 18,2 | 27,9 | 10,0 | 18,3 | 15 | 6,6 | 28,0 | 50 | |||||||||||||||||||
| PH08R03N | 8 | 14,8 | R3/8" | 19,9 | 28,9 | 11,0 | 18,3 | 19 | 6,0 | 50,0 | 25 | |||||||||||||||||||
| PH08R04N | 8 | 14,8 | R1/2" | 24,0 | 31,8 | 14,0 | 18,3 | 24 | 6,5 | 77,0 | 25 | |||||||||||||||||||
| PH10R01N | 10 | 17,5 | R1/8" | 17,5 | 28,1 | 8,0 | 19,7 | 11 | 5,0 | 17,0 | 25 | |||||||||||||||||||
| PH10R02N | 10 | 17,5 | R1/4" | 19,7 | 29,9 | 10,0 | 19,7 | 15 | 6,4 | 32,0 | 25 | |||||||||||||||||||
| PH10R03N | 10 | 17,5 | R3/8" | 21,2 | 31,0 | 11,0 | 19,7 | 19 | 8,2 | 51,0 | 25 | |||||||||||||||||||
| PH10R04N | 10 | 17,5 | R1/2" | 24,0 | 33,4 | 14,0 | 19,7 | 24 | 8,0 | 78,0 | 20 | |||||||||||||||||||
| PH12R02N | 12 | 20,5 | R1/4" | 21,2 | 33,3 | 10,0 | 22,4 | 15 | 7,0 | 35,0 | 25 | |||||||||||||||||||
| PH12R03N | 12 | 20,5 | R3/8" | 22,0 | 33,7 | 11,0 | 21,9 | 19 | 9,6 | 53,0 | 25 | |||||||||||||||||||
| PH12R04N | 12 | 20,5 | R1/2" | 25,5 | 36,1 | 14,0 | 21,9 | 24 | 9,5 | 82,0 | 20 |
