Gomito a banjo maschio cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PH-G

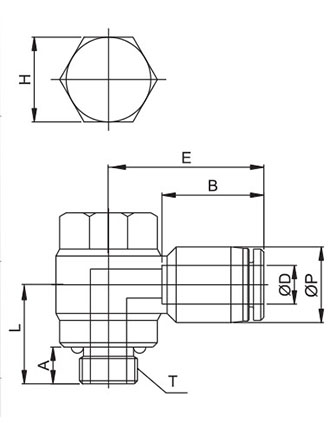

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PH03M5N | 3 | 7,8 | M5x0,8P | 9,6 | 16,6 | 3,6 | 11,3 | 8 | 2,0 | 7,0 | 100 | |||||||||||||||||||
| PH04G01 | 4 | 10,5 | G1/8" | 14,3 | 23,3 | 5,0 | 15,3 | 8 | 3,0 | 15,0 | 50 | |||||||||||||||||||
| PH04G02 | 4 | 10,5 | G1/4" | 16,1 | 25,3 | 6,5 | 15,3 | 12 | 3,0 | 25,0 | 50 | |||||||||||||||||||
| PH04M5N | 4 | 10,5 | M5x0,8P | 10,3 | 20,2 | 3,6 | 14,8 | 8 | 2,0 | 8,0 | 50 | |||||||||||||||||||
| PH04M6N | 4 | 10,5 | M6x1,0P | 14,1 | 20,2 | 4,1 | 14,8 | 8 | 2,5 | 9,0 | 50 | |||||||||||||||||||
| PH06G01 | 6 | 12,5 | G1/8" | 14,3 | 24,2 | 5,0 | 16,4 | 8 | 4,5 | 16,0 | 50 | |||||||||||||||||||
| PH06G02 | 6 | 12,5 | G1/4" | 16,1 | 26,2 | 6,5 | 16,4 | 12 | 5,0 | 26,0 | 50 | |||||||||||||||||||
| PH06G03 | 6 | 12,5 | G3/8" | 19,9 | 27,7 | 6,5 | 16,4 | 14 | 5,0 | 50,0 | 25 | |||||||||||||||||||
| PH06M5N | 6 | 12,5 | M5x0,8P | 11,4 | 22,7 | 3,6 | 16,4 | 8 | 2,0 | 9,0 | 50 | |||||||||||||||||||
| PH06M6N | 6 | 12,5 | M6x1,0P | 13,0 | 22,7 | 4,1 | 16,4 | 8 | 3,0 | 10,0 | 50 | |||||||||||||||||||
| PH08G01 | 8 | 14,5 | G1/8" | 13,2 | 25,9 | 5,0 | 18,3 | 8 | 5,0 | 17,0 | 50 | |||||||||||||||||||
| PH08G02 | 8 | 14,5 | G1/4" | 15,4 | 27,9 | 6,5 | 18,3 | 12 | 6,6 | 26,0 | 50 | |||||||||||||||||||
| PH08G03 | 8 | 14,5 | G3/8" | 19,9 | 28,9 | 6,5 | 18,3 | 14 | 6,0 | 50,0 | 25 | |||||||||||||||||||
| PH08G04 | 8 | 14,5 | G1/2" | 22,2 | 31,8 | 8,0 | 18,3 | 19 | 6,5 | 70,0 | 25 | |||||||||||||||||||
| PH10G02 | 10 | 17,5 | G1/4" | 17,4 | 29,9 | 6,5 | 19,7 | 12 | 6,4 | 28,0 | 25 | |||||||||||||||||||
| PH10G03 | 10 | 17,5 | G3/8" | 18,6 | 31,0 | 6,5 | 19,7 | 14 | 8,2 | 50,0 | 25 | |||||||||||||||||||
| PH10G04 | 10 | 17,5 | G1/2" | 22,2 | 33,4 | 8,0 | 19,7 | 19 | 8,0 | 73,0 | 20 | |||||||||||||||||||
| PH12G03 | 12 | 20,5 | G3/8" | 17,8 | 33,7 | 6,5 | 21,9 | 14 | 9,6 | 53,0 | 25 | |||||||||||||||||||
| PH12G04 | 12 | 20,5 | G1/2" | 20,7 | 36,1 | 8,0 | 21,9 | 19 | 9,5 | 78,0 | 20 |
