Gomito a banjo femmina girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliuretano ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria Compressa · Vuoto ·
Referenze PHF-G

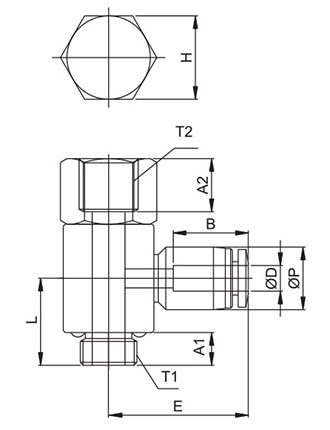

| Codice | ØD | ØP | T1 | T2 | L1 | L2 | E1 | E2 | A1 | A2 | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHF04G01 | 4 | 10,5 | G1/8" | G1/8" | 14,0 | 33,9 | 23,3 | 7,7 | 5,0 | 9,0 | 14,8 | 14 | 3,2 | 22,0 | 50 | |||||||||||||||
| PHF04G02 | 4 | 10,5 | G1/4" | G1/4" | 17,5 | 42,4 | 25,1 | 9,3 | 6,5 | 12,0 | 14,8 | 17 | 3,2 | 39,0 | 50 | |||||||||||||||
| PHF04G03 | 4 | 10,5 | G3/8" | G3/8" | 17,5 | 44,4 | 27,0 | 11,2 | 6,5 | 13,0 | 14,8 | 21 | 3,2 | 60,0 | 25 | |||||||||||||||
| PHF04G04 | 4 | 10,5 | G1/2" | G1/2" | 20,0 | 49,9 | 29,0 | 13,4 | 8,0 | 16,0 | 14,8 | 24 | 3,2 | 75,0 | 25 | |||||||||||||||
| PHF04M5N | 4 | 10,5 | M5x0,8P | M5x0,8P | 10,3 | 20,0 | 20,2 | 5,0 | 3,6 | 6,0 | 14,8 | 8 | 2,0 | 7,0 | 50 | |||||||||||||||
| PHF04M6N | 4 | 10,5 | M6x1,0P | M6x1,0P | 12,0 | 25,0 | 23,3 | 7,0 | 4,1 | 8,0 | 14,8 | 11 | 2,5 | 16,0 | 50 | |||||||||||||||
| PHF06G01 | 6 | 12,5 | G1/8" | G1/8" | 14,0 | 33,9 | 24,1 | 7,7 | 5,0 | 9,0 | 16,4 | 14 | 4,0 | 22,0 | 50 | |||||||||||||||
| PHF06G02 | 6 | 12,5 | G1/4" | G1/4" | 17,5 | 42,4 | 26,0 | 9,3 | 6,5 | 12,0 | 16,4 | 17 | 5,0 | 39,0 | 50 | |||||||||||||||
| PHF06G03 | 6 | 125 | G3/8" | G3/8" | 17,5 | 44,4 | 27,9 | 11,2 | 6,5 | 13,0 | 16,4 | 21 | 5,0 | 61,0 | 25 | |||||||||||||||
| PHF06G04 | 6 | 12,5 | G1/2" | G1/2" | 20,0 | 49,9 | 29,3 | 13,4 | 8,0 | 16,0 | 16,4 | 24 | 5,0 | 76,0 | 25 | |||||||||||||||
| PHF06M5N | 6 | 12,5 | M5x0,8P | M5x0,8P | 11,4 | 20,0 | 22,7 | 5,0 | 3,6 | 6,0 | 16,4 | 8 | 2,0 | 9,0 | 50 | |||||||||||||||
| PHF06M6N | 6 | 12,5 | M6x1,0P | M6x1,0P | 12,0 | 25,0 | 24,2 | 7,0 | 4,1 | 8,0 | 16,4 | 11 | 3,0 | 16,0 | 50 | |||||||||||||||
| PHF08G01 | 8 | 14,5 | G1/8" | G1/8" | 14,0 | 33,9 | 25,6 | 7,7 | 5,0 | 9,0 | 18,3 | 14 | 5,0 | 25,0 | 50 | |||||||||||||||
| PHF08G02 | 8 | 14,5 | G1/4" | G1/4" | 17,5 | 42,4 | 27,4 | 9,3 | 6,5 | 12,0 | 18,3 | 17 | 7,0 | 40,0 | 50 | |||||||||||||||
| PHF08G03 | 8 | 14,5 | G3/8" | G3/8" | 17,5 | 44,4 | 29,3 | 11,2 | 6,5 | 13,0 | 18,3 | 21 | 7,0 | 62,0 | 25 | |||||||||||||||
| PHF08G04 | 8 | 14,5 | G1/2" | G1/2" | 20,0 | 49,9 | 30,7 | 13,4 | 8,0 | 16,0 | 18,3 | 24 | 7,0 | 78,0 | 20 | |||||||||||||||
| PHF10G01 | 10 | 17,5 | G1/8" | G1/8" | 14,0 | 33,9 | 28,1 | 7,7 | 5,0 | 9,0 | 20,2 | 14 | 5,0 | 27,0 | 25 | |||||||||||||||
| PHF10G02 | 10 | 17,5 | G1/4" | G1/4" | 17,5 | 42,4 | 29,8 | 9,3 | 6,5 | 12,0 | 20,2 | 17 | 8,0 | 44,0 | 25 | |||||||||||||||
| PHF10G03 | 10 | 17,5 | G3/8" | G3/8" | 17,5 | 44,4 | 31,9 | 11,2 | 6,5 | 13,0 | 20,2 | 21 | 8,0 | 64,0 | 25 | |||||||||||||||
| PHF10G04 | 10 | 17,5 | G1/2" | G1/2" | 20,0 | 49,9 | 33,7 | 13,4 | 8,0 | 16,0 | 20,2 | 24 | 8,0 | 80,0 | 20 | |||||||||||||||
| PHF12G02 | 12 | 20,5 | G1/4" | G1/4" | 17,5 | 42,4 | 33,0 | 9,3 | 6,5 | 12,0 | 22,9 | 17 | 8,0 | 44,0 | 25 | |||||||||||||||
| PHF12G03 | 12 | 20,5 | G3/8" | G3/8" | 17,5 | 44,4 | 35,1 | 11,2 | 6,5 | 13,0 | 22,9 | 21 | 8,0 | 68,0 | 25 | |||||||||||||||
| PHF12G04 | 12 | 20,5 | G1/2" | G1/2" | 20,0 | 49,9 | 37,4 | 13,4 | 8,0 | 16,0 | 22,9 | 24 | 8,0 | 90,0 | 20 |
