Gomito doppio a banjo girevole conico BSPT nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PHL-D

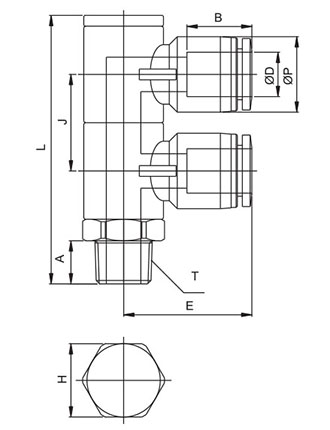

| Codice | ØD | ØP | T | L | E | A | B | J | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHL-D04R01N | 4 | 10,5 | R1/8" | 51,8 | 23,3 | 8,0 | 14,8 | 17,9 | 14 | 3,2 | 37,0 | 25 | ||||||||||||||||||
| PHL-D04R02N | 4 | 10,5 | R1/4" | 62,8 | 25,1 | 10,0 | 14,8 | 21,9 | 17 | 3,2 | 59,0 | 25 | ||||||||||||||||||
| PHL-D04R03N | 4 | 10,5 | R3/8" | 64,8 | 27,0 | 11,0 | 14,8 | 21,9 | 21 | 3,2 | 92,0 | 25 | ||||||||||||||||||
| PHL-D04R04N | 4 | 10,5 | R1/2" | 73,4 | 29,0 | 14,0 | 14,8 | 23,9 | 24 | 3,2 | 135,0 | 25 | ||||||||||||||||||
| PHL-D06R01N | 6 | 12,5 | R1/8" | 51,8 | 24,1 | 8,0 | 16,4 | 17,9 | 14 | 4,0 | 38,0 | 25 | ||||||||||||||||||
| PHL-D06R02N | 6 | 12,5 | R1/4" | 62,8 | 26,0 | 10,0 | 16,4 | 21,9 | 17 | 5,0 | 61,0 | 25 | ||||||||||||||||||
| PHL-D06R03N | 6 | 12,5 | R3/8" | 64,8 | 27,9 | 11,0 | 16,4 | 21,9 | 21 | 5,0 | 93,0 | 25 | ||||||||||||||||||
| PHL-D06R04N | 6 | 12,5 | R1/2" | 73,4 | 29,3 | 14,0 | 16,4 | 23,9 | 24 | 5,0 | 137,0 | 25 | ||||||||||||||||||
| PHL-D08R01N | 8 | 14,5 | R1/8" | 51,8 | 25,6 | 8,0 | 18,3 | 17,9 | 14 | 5,0 | 40,0 | 25 | ||||||||||||||||||
| PHL-D08R02N | 8 | 14,5 | R1/4" | 62,8 | 27,4 | 10,0 | 18,3 | 21,9 | 17 | 7,0 | 62,0 | 25 | ||||||||||||||||||
| PHL-D08R03N | 8 | 14,5 | R3/8" | 64,8 | 29,3 | 11,0 | 18,3 | 21,9 | 21 | 7,0 | 94,0 | 25 | ||||||||||||||||||
| PHL-D08R04N | 8 | 14,5 | R1/2" | 73,4 | 30,7 | 14,0 | 18,3 | 23,9 | 24 | 7,0 | 138,0 | 20 | ||||||||||||||||||
| PHL-D10R01N | 10 | 17,5 | R1/8" | 51,8 | 28,1 | 8,0 | 20,2 | 17,9 | 14 | 5,0 | 44,0 | 25 | ||||||||||||||||||
| PHL-D10R02N | 10 | 17,5 | R1/4" | 62,8 | 29,8 | 10,0 | 20,2 | 21,9 | 17 | 8,0 | 66,0 | 25 | ||||||||||||||||||
| PHL-D10R03N | 10 | 17,5 | R3/8" | 64,8 | 31,9 | 11,0 | 20,2 | 21,9 | 21 | 8,0 | 99,0 | 25 | ||||||||||||||||||
| PHL-D10R04N | 10 | 17,5 | R1/2" | 73,4 | 33,7 | 14,0 | 20,2 | 23,9 | 24 | 8,0 | 142,0 | 12 | ||||||||||||||||||
| PHL-D12R02N | 12 | 20,5 | R1/4" | 62,8 | 33,0 | 10,0 | 22,9 | 21,9 | 17 | 8,0 | 72,0 | 9 | ||||||||||||||||||
| PHL-D12R03N | 12 | 20,5 | R3/8" | 64,8 | 35,1 | 11,0 | 22,9 | 21,9 | 21 | 8,0 | 105,0 | 9 | ||||||||||||||||||
| PHL-D12R04N | 12 | 20,5 | R1/2" | 73,4 | 37,4 | 14,0 | 22,9 | 23,9 | 24 | 8,0 | 149,0 | 9 |
