Gomito triplo a banjo girevole conico BSPT nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PHL-T

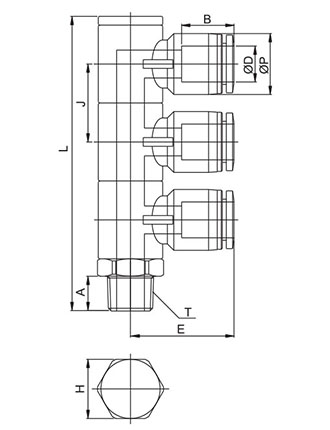

| Codice | ØD | ØP | T | L | E | A | B | J | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHL-T04R01N | 4 | 10,5 | R1/8" | 69,7 | 23,3 | 8,0 | 14,8 | 17,9 | 14 | 3,2 | 48,0 | 25 | ||||||||||||||||||
| PHL-T04R02N | 4 | 10,5 | R1/4" | 84,7 | 25,1 | 10,0 | 14,8 | 21,9 | 17 | 3,2 | 76,0 | 25 | ||||||||||||||||||
| PHL-T04R03N | 4 | 10,5 | R3/8" | 86,7 | 27,0 | 11,0 | 14,8 | 21,9 | 21 | 3,2 | 117,0 | 25 | ||||||||||||||||||
| PHL-T04R04N | 4 | 10,5 | R1/2" | 97,3 | 29,0 | 14,0 | 14,8 | 23,9 | 24 | 3,2 | 174,0 | 25 | ||||||||||||||||||
| PHL-T06R01N | 6 | 12,5 | R1/8" | 69,7 | 24,1 | 8,0 | 16,4 | 17,9 | 14 | 4,0 | 50,0 | 25 | ||||||||||||||||||
| PHL-T06R02N | 6 | 12,5 | R1/4" | 84,7 | 26,0 | 10,0 | 16,4 | 21,9 | 17 | 5,0 | 79,0 | 25 | ||||||||||||||||||
| PHL-T06R03N | 6 | 12,5 | R3/8" | 86,7 | 27,9 | 11,0 | 16,4 | 21,9 | 21 | 5,0 | 115,0 | 20 | ||||||||||||||||||
| PHL-T06R04N | 6 | 12,5 | R1/2" | 97,3 | 29,3 | 14,0 | 16,4 | 23,9 | 24 | 5,0 | 176,0 | 20 | ||||||||||||||||||
| PHL-T08R01N | 8 | 14,5 | R1/8" | 69,7 | 25,6 | 8,0 | 18,3 | 17,9 | 14 | 5,0 | 53,0 | 25 | ||||||||||||||||||
| PHL-T08R02N | 8 | 14,5 | R1/4" | 84,7 | 27,4 | 10,0 | 18,3 | 21,9 | 17 | 7,0 | 86,0 | 15 | ||||||||||||||||||
| PHL-T08R03N | 8 | 14,5 | R3/8" | 86,7 | 29,3 | 11,0 | 18,3 | 21,9 | 21 | 7,0 | 121,0 | 15 | ||||||||||||||||||
| PHL-T08R04N | 8 | 14,5 | R1/2" | 97,3 | 30,7 | 14,0 | 18,3 | 23,9 | 24 | 7,0 | 177,0 | 12 | ||||||||||||||||||
| PHL-T10R01N | 10 | 17,5 | R1/8" | 69,7 | 28,1 | 8,0 | 20,2 | 17,9 | 14 | 5,0 | 59,0 | 12 | ||||||||||||||||||
| PHL-T10R02N | 10 | 17,5 | R1/4" | 84,7 | 29,8 | 10,0 | 20,2 | 21,9 | 17 | 8,0 | 87,0 | 12 | ||||||||||||||||||
| PHL-T10R03N | 10 | 17,5 | R3/8" | 86,7 | 31,9 | 11,0 | 20,2 | 21,9 | 21 | 8,0 | 128,0 | 12 | ||||||||||||||||||
| PHL-T10R04N | 10 | 17,5 | R1/2" | 97,3 | 33,7 | 14,0 | 20,2 | 23,9 | 24 | 8,0 | 184,0 | 12 | ||||||||||||||||||
| PHL-T12R02N | 12 | 20,5 | R1/4" | 84,7 | 33,0 | 10,0 | 22,9 | 21,9 | 17 | 8,0 | 98,0 | 9 | ||||||||||||||||||
| PHL-T12R03N | 12 | 20,5 | R3/8" | 86,7 | 35,1 | 11,0 | 22,9 | 21,9 | 21 | 8,0 | 137,0 | 9 | ||||||||||||||||||
| PHL-T12R04N | 12 | 20,5 | R1/2" | 97,3 | 37,4 | 14,0 | 22,9 | 23,9 | 24 | 8,0 | 194,0 | 9 |
