T doppio a banjo girevole cilindrico BSPP nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PHT-D-G

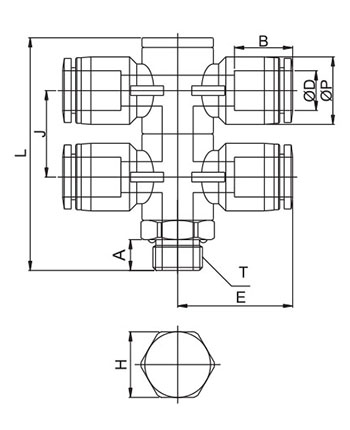

| Codice | ØD | ØP | T | L | E | B | A | J | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHT-D04G01 | 4 | 10,5 | R1/8" | 51,8 | 23,3 | 14,8 | 8,0 | 17,9 | 14 | 3,2 | 43,0 | 25 | ||||||||||||||||||
| PHT-D04G02 | 4 | 10,5 | R1/4" | 62,8 | 25,1 | 14,8 | 10,0 | 21,9 | 17 | 3,2 | 66,0 | 25 | ||||||||||||||||||
| PHT-D04G03 | 4 | 10,5 | R3/8" | 64,8 | 27,0 | 14,8 | 11,0 | 21,9 | 21 | 3,2 | 93,2 | 25 | ||||||||||||||||||
| PHT-D04G04 | 4 | 10,5 | R1/2" | 73,4 | 29,0 | 14,8 | 14,0 | 23,9 | 24 | 3,2 | 131,2 | 20 | ||||||||||||||||||
| PHT-D06G01 | 6 | 12,5 | R1/8" | 51,8 | 24,1 | 16,4 | 8,0 | 17,9 | 14 | 4,0 | 41,8 | 25 | ||||||||||||||||||
| PHT-D06G02 | 6 | 12,5 | R1/4" | 62,8 | 26,0 | 16,4 | 10,0 | 21,9 | 17 | 5,0 | 69,0 | 20 | ||||||||||||||||||
| PHT-D06G03 | 6 | 12,5 | R3/8" | 64,8 | 27,9 | 16,4 | 11,0 | 21,9 | 21 | 5,0 | 94,8 | 16 | ||||||||||||||||||
| PHT-D06G04 | 6 | 12,5 | R1/2" | 73,4 | 29,3 | 16,4 | 14,0 | 23,9 | 24 | 5,0 | 135,8 | 16 | ||||||||||||||||||
| PHT-D08G01 | 8 | 14,5 | R1/8" | 51,8 | 25,6 | 18,3 | 8,0 | 17,9 | 14 | 5,0 | 50,0 | 20 | ||||||||||||||||||
| PHT-D08G02 | 8 | 14,5 | R1/4" | 62,8 | 27,4 | 18,3 | 10,0 | 21,9 | 17 | 7,0 | 73,0 | 20 | ||||||||||||||||||
| PHT-D08G03 | 8 | 14,5 | R3/8" | 64,8 | 29,3 | 18,3 | 11,0 | 21,9 | 21 | 7,0 | 96,8 | 12 | ||||||||||||||||||
| PHT-D08G04 | 8 | 14,5 | R1/2" | 73,4 | 30,7 | 18,3 | 14,0 | 23,9 | 24 | 7,0 | 138,8 | 12 | ||||||||||||||||||
| PHT-D10G01 | 10 | 17,5 | R1/8" | 51,8 | 28,1 | 20,2 | 8,0 | 17,9 | 14 | 5,0 | 60,0 | 15 | ||||||||||||||||||
| PHT-D10G02 | 10 | 17,5 | R1/4" | 62,8 | 29,8 | 20,2 | 10,0 | 21,9 | 17 | 8,0 | 69,8 | 12 | ||||||||||||||||||
| PHT-D10G03 | 10 | 17,5 | R3/8" | 64,8 | 31,9 | 20,2 | 11,0 | 21,9 | 21 | 8,0 | 118,0 | 9 | ||||||||||||||||||
| PHT-D10G04 | 10 | 17,5 | R1/2" | 73,4 | 33,7 | 20,2 | 14,0 | 23,9 | 24 | 8,0 | 144,8 | 9 | ||||||||||||||||||
| PHT-D12G02 | 12 | 20,5 | R1/4" | 62,8 | 33,0 | 22,9 | 10,0 | 21,9 | 17 | 8,0 | 99,0 | 9 | ||||||||||||||||||
| PHT-D12G03 | 12 | 20,5 | R3/8" | 64,8 | 35,1 | 22,9 | 11,0 | 21,9 | 21 | 8,0 | 130,0 | 9 | ||||||||||||||||||
| PHT-D12G04 | 12 | 20,5 | R1/2" | 73,4 | 37,4 | 22,9 | 14,0 | 23,9 | 24 | 8,0 | 174,0 | 8 |
