T triplo a banjo girevole cilindrico BSPP nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PHT-T-G

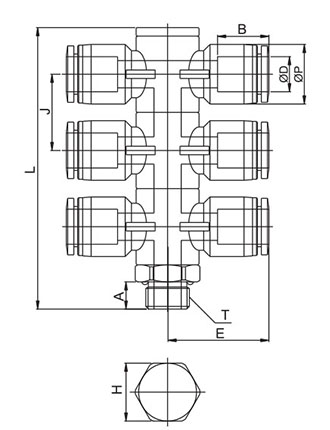

| Codice | ØD | ØP | T | L | E | A | B | J | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHT-T04G01 | 4 | 10,5 | G1/8" | 67,7 | 23,3 | 5,0 | 14,8 | 17,9 | 14 | 3,2 | 56,0 | 20 | ||||||||||||||||||
| PHT-T04G02 | 4 | 10,5 | G1/4" | 82,7 | 25,1 | 6,5 | 14,8 | 21,9 | 17 | 3,2 | 85,0 | 20 | ||||||||||||||||||
| PHT-T04G03 | 4 | 10,5 | G3/8" | 83,7 | 27,0 | 6,5 | 14,8 | 21,9 | 21 | 3,2 | 125,0 | 20 | ||||||||||||||||||
| PHT-T04G04 | 4 | 10,5 | G1/2" | 92,8 | 29,0 | 8,0 | 14,8 | 23,9 | 24 | 3,2 | 180,0 | 15 | ||||||||||||||||||
| PHT-T06G01 | 6 | 12,5 | G1/8" | 67,7 | 24,1 | 5,0 | 16,4 | 17,9 | 14 | 4,0 | 62,0 | 15 | ||||||||||||||||||
| PHT-T06G02 | 6 | 12,5 | G1/4" | 82,7 | 26,0 | 6,5 | 16,4 | 21,9 | 17 | 5,0 | 90,0 | 15 | ||||||||||||||||||
| PHT-T06G03 | 6 | 12,5 | G3/8" | 83,7 | 27,9 | 6,5 | 16,4 | 21,9 | 21 | 5,0 | 129,0 | 12 | ||||||||||||||||||
| PHT-T06G04 | 6 | 12,5 | G1/2" | 92,8 | 29,3 | 8,0 | 16,4 | 23,9 | 24 | 5,0 | 184,0 | 9 | ||||||||||||||||||
| PHT-T08G01 | 8 | 14,5 | G1/8" | 67,7 | 25,6 | 5,0 | 18,3 | 17,9 | 14 | 5,0 | 62,0 | 15 | ||||||||||||||||||
| PHT-T08G02 | 8 | 14,5 | G1/4" | 82,7 | 27,4 | 6,5 | 18,3 | 21,9 | 17 | 7,0 | 96,0 | 12 | ||||||||||||||||||
| PHT-T08G03 | 8 | 14,5 | G3/8" | 83,7 | 29,3 | 6,5 | 18,3 | 21,9 | 21 | 7,0 | 133,0 | 12 | ||||||||||||||||||
| PHT-T08G04 | 8 | 14,5 | G1/2" | 92,8 | 30,7 | 8,0 | 18,3 | 23,9 | 24 | 7,0 | 192,0 | 8 | ||||||||||||||||||
| PHT-T10G01 | 10 | 17,5 | G1/8" | 67,7 | 28,1 | 5,0 | 20,2 | 17,9 | 14 | 5,0 | 82,0 | 10 | ||||||||||||||||||
| PHT-T10G02 | 10 | 17,5 | G1/4" | 82,7 | 29,8 | 6,5 | 20,2 | 21,9 | 17 | 8,0 | 110,0 | 10 | ||||||||||||||||||
| PHT-T10G03 | 10 | 17,5 | G3/8" | 83,7 | 31,9 | 6,5 | 20,2 | 21,9 | 21 | 8,0 | 149,0 | 8 | ||||||||||||||||||
| PHT-T10G04 | 10 | 17,5 | G1/2" | 92,8 | 33,7 | 8,0 | 20,2 | 23,9 | 24 | 8,0 | 201,0 | 8 | ||||||||||||||||||
| PHT-T12G02 | 12 | 20,5 | G1/4" | 82,7 | 33,0 | 6,5 | 22,9 | 21,9 | 17 | 8,0 | 131,0 | 8 | ||||||||||||||||||
| PHT-T12G03 | 12 | 20,5 | G3/8" | 83,7 | 35,1 | 6,5 | 22,9 | 21,9 | 21 | 8,0 | 168,0 | 8 | ||||||||||||||||||
| PHT-T12G04 | 12 | 20,5 | G1/2" | 92,8 | 37,4 | 8,0 | 22,9 | 23,9 | 24 | 8,0 | 219,0 | 8 |
