Codolo ridotto
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PIG

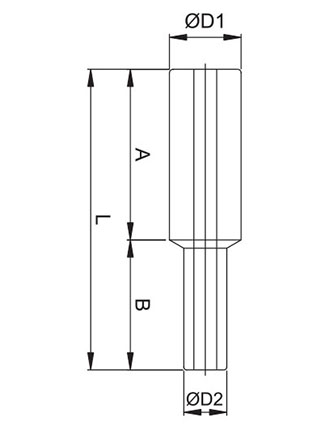

| Codice | ØD1 | ØD2 | L | A | B | Passaggio | Peso | Q.TY | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIG0604N | 6 | 4 | 38,0 | 19,0 | 19,0 | 2,0 | 1,0 | 100 | ||||||||||||||||||||||
| PIG0804N | 8 | 4 | 40,0 | 21,0 | 19,0 | 2,0 | 1,0 | 100 | ||||||||||||||||||||||
| PIG0806N | 8 | 6 | 41,0 | 21,0 | 20,0 | 3,5 | 2,0 | 100 | ||||||||||||||||||||||
| PIG1006N | 10 | 6 | 42,0 | 22,0 | 20,0 | 3,5 | 2,0 | 100 | ||||||||||||||||||||||
| PIG1008N | 10 | 8 | 44,0 | 22,0 | 22,0 | 5,0 | 3,0 | 100 | ||||||||||||||||||||||
| PIG1208N | 12 | 8 | 46,0 | 24,0 | 22,0 | 5,0 | 3,0 | 100 | ||||||||||||||||||||||
| PIG1210N | 12 | 10 | 47,0 | 24,0 | 23,0 | 6,8 | 3,0 | 100 | ||||||||||||||||||||||
| PIG1612N | 16 | 12 | 52,0 | 27,0 | 25,0 | 8,5 | 6,0 | 50 |
