Multi T laterale girevole conico BSPT nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PKD

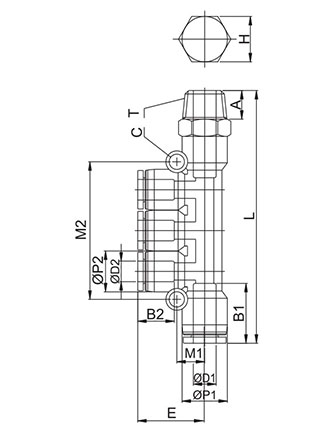

| Codice | ØD1 | ØD2 | T | ØP1 | ØP2 | L | E | C | A | B1 | B2 | M1 | M2 | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PKD0604R01N | 6 | 4 | R1/8" | 12,5 | 10,5 | 72,1 | 19,5 | 3,3 | 8,0 | 16,4 | 14,8 | 7,6 | 34,0 | 12 | 3,0 | 20,0 | 25 | |||||||||||||
| PKD0804R01N | 8 | 4 | R1/8" | 14,5 | 10,5 | 74,1 | 20,7 | 4,3 | 8,0 | 18,3 | 14,8 | 9,2 | 34,8 | 14 | 3,0 | 23,1 | 25 | |||||||||||||
| PKD0804R02N | 8 | 4 | R1/4" | 14,5 | 10,5 | 77,1 | 20,7 | 4,3 | 10,0 | 18,3 | 14,8 | 9,2 | 34,8 | 14 | 3,0 | 30,0 | 25 | |||||||||||||
| PKD0806R01N | 8 | 6 | R1/8" | 14,5 | 12,5 | 80,1 | 22,2 | 4,3 | 8,0 | 18,3 | 16,4 | 9,3 | 41,1 | 14 | 5,0 | 26,8 | 25 | |||||||||||||
| PKD0806R02N | 8 | 6 | R1/4" | 14,5 | 12,5 | 83,1 | 22,2 | 4,3 | 10,0 | 18,3 | 16,4 | 9,3 | 41,1 | 14 | 5,0 | 33,0 | 25 | |||||||||||||
| PKD1006R02N | 10 | 6 | R1/4" | 17,5 | 12,5 | 89,6 | 22,8 | 4,3 | 10,0 | 20,2 | 16,4 | 9,5 | 41,7 | 17 | 5,0 | 40,3 | 25 | |||||||||||||
| PKD1006R03N | 10 | 6 | R3/8" | 17,5 | 12,5 | 90,6 | 22,8 | 4,3 | 11,0 | 20,2 | 16,4 | 9,5 | 41,7 | 17 | 5,0 | 47,0 | 20 | |||||||||||||
| PKD1008R02N | 10 | 8 | R1/4" | 17,5 | 14,5 | 94,9 | 25,7 | 4,3 | 10,0 | 20,2 | 18,3 | 9,5 | 47,0 | 17 | 6,8 | 44,3 | 25 | |||||||||||||
| PKD1008R03N | 10 | 8 | R3/8" | 17,5 | 14,5 | 95,9 | 25,7 | 4,3 | 11,0 | 20,2 | 18,3 | 9,5 | 47,0 | 17 | 6,8 | 50,0 | 20 |
