Multi T laterale girevole cilindrico BSPP nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PKD-G

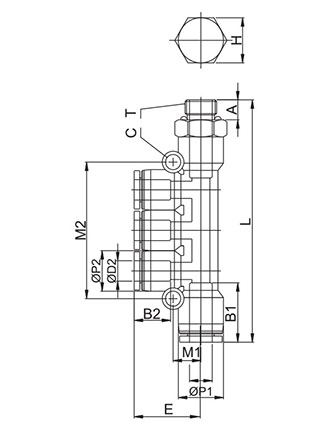

| Codice | ØD1 | ØD2 | ØP1 | ØP2 | T | L | E | C | A | B1 | B2 | M1 | M2 | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PKD0604G01 | 6 | 4 | 12,5 | 10,5 | G1/8" | 69,1 | 19,5 | 3,3 | 5,0 | 16,4 | 14,8 | 7,6 | 34,0 | 14 | 3,0 | 25,0 | 25 | |||||||||||||
| PKD0804G01 | 8 | 4 | 14,5 | 10,5 | G1/8" | 71,1 | 20,7 | 4,3 | 5,0 | 18,3 | 14,8 | 9,2 | 34,8 | 14 | 3,0 | 24,1 | 25 | |||||||||||||
| PKD0804G02 | 8 | 4 | 14,5 | 10,5 | G1/4" | 73,1 | 20,7 | 4,3 | 6,5 | 18,3 | 14,8 | 9,2 | 34,8 | 17 | 3,0 | 30,0 | 25 | |||||||||||||
| PKD0806G01 | 8 | 6 | 14,5 | 12,5 | G1/8" | 77,1 | 22,2 | 4,3 | 5,0 | 18,3 | 16,4 | 9,3 | 41,1 | 14 | 5,0 | 27,8 | 25 | |||||||||||||
| PKD0806G02 | 8 | 6 | 14,5 | 12,5 | G1/4" | 79,1 | 22,2 | 4,3 | 6,5 | 18,3 | 16,4 | 9,3 | 41,1 | 17 | 5,0 | 33,0 | 25 | |||||||||||||
| PKD1006G02 | 10 | 6 | 17,5 | 12,5 | G1/4" | 85,6 | 22,8 | 4,3 | 6,5 | 20,2 | 16,4 | 9,5 | 41,7 | 17 | 5,0 | 35,3 | 25 | |||||||||||||
| PKD1006G03 | 10 | 6 | 17,5 | 12,5 | G3/8" | 85,1 | 22,8 | 4,3 | 6,5 | 20,2 | 16,4 | 9,5 | 41,7 | 20 | 5,0 | 42,0 | 25 | |||||||||||||
| PKD1008G02 | 10 | 8 | 17,5 | 14,5 | G1/4" | 90,9 | 25,7 | 4,3 | 6,5 | 20,2 | 18,3 | 9,5 | 47,0 | 17 | 6,8 | 38,3 | 25 | |||||||||||||
| PKD1008G03 | 10 | 8 | 17,5 | 14,5 | G3/8" | 90,4 | 25,7 | 4,3 | 6,5 | 20,2 | 18,3 | 9,5 | 47,0 | 20 | 6,8 | 46,0 | 20 |
