Multi T con codolo laterale
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PKJ

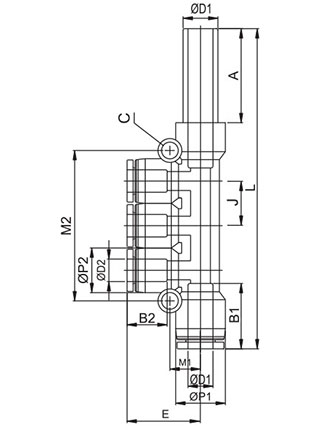

| Codice | ØD1 | ØD2 | J | ØP1 | ØP2 | L | E | ØC | A | B1 | B2 | M1 | M2 | Passaggio | Peso | Q.TY | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PKJ0604N | 6 | 4 | 10,5 | 12,5 | 10,5 | 86,1 | 19,5 | 3,3 | 25,0 | 16,4 | 14,8 | 7,6 | 34,0 | 3,0 | 17,0 | 25 | ||||||||||||||
| PKJ0804N | 8 | 4 | 10,5 | 14,5 | 10,5 | 89,1 | 20,7 | 4,3 | 26,0 | 18,3 | 14,8 | 9,2 | 34,8 | 3,0 | 17,0 | 25 | ||||||||||||||
| PKJ0806N | 8 | 6 | 12,5 | 14,5 | 12,5 | 95,1 | 22,2 | 4,3 | 26,0 | 18,3 | 16,4 | 9,3 | 41,1 | 5,0 | 19,0 | 25 | ||||||||||||||
| PKJ1006N | 10 | 6 | 12,5 | 17,5 | 12,5 | 103,9 | 22,8 | 4,3 | 28,0 | 20,2 | 16,4 | 9,5 | 41,7 | 5,0 | 30,0 | 20 | ||||||||||||||
| PKJ1008N | 10 | 8 | 14,5 | 17,5 | 14,5 | 109,2 | 25,7 | 4,3 | 28,0 | 20,2 | 18,3 | 9,5 | 47,0 | 6,8 | 33,0 | 15 |
