Gomito maschio girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PL-G

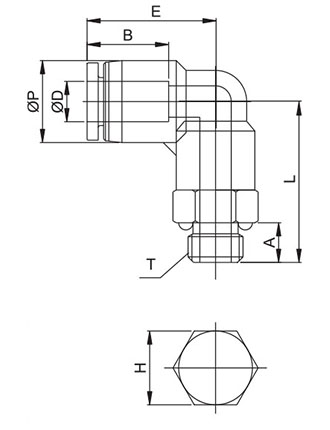

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL04G01 | 4 | 10,5 | G1/8" | 21,5 | 18,5 | 5,0 | 14,8 | 14 | 3,0 | 13,0 | 100 | |||||||||||||||||||
| PL04G02 | 4 | 10,5 | G1/4" | 23,5 | 18,5 | 6,5 | 14,8 | 17 | 3,0 | 17,0 | 100 | |||||||||||||||||||
| PL04G03 | 4 | 10,5 | G3/8" | 23,0 | 18,5 | 6,5 | 14,8 | 20 | 3,0 | 22,0 | 50 | |||||||||||||||||||
| PL04M5N | 4 | 10,5 | M5x0,8P | 20,5 | 18,5 | 4,0 | 14,8 | 10 | 2,5 | 6,0 | 100 | |||||||||||||||||||
| PL04M6N | 4 | 10,5 | M6x1,0P | 20,6 | 18,5 | 4,1 | 14,8 | 10 | 3,0 | 8,0 | 100 | |||||||||||||||||||
| PL06G01 | 6 | 12,5 | G1/8" | 23,5 | 20,3 | 5,0 | 16,4 | 14 | 4,0 | 15,0 | 100 | |||||||||||||||||||
| PL06G02 | 6 | 12,5 | G1/4" | 25,5 | 20,3 | 6,5 | 16,4 | 17 | 4,0 | 18,0 | 100 | |||||||||||||||||||
| PL06G03 | 6 | 12,5 | G3/8" | 25,0 | 20,3 | 6,5 | 16,4 | 20 | 4,0 | 25,0 | 50 | |||||||||||||||||||
| PL06M12N | 6 | 12,5 | M12x1,5P | 27,5 | 20,3 | 8,0 | 16,4 | 17 | 4,0 | 19,1 | 100 | |||||||||||||||||||
| PL06M16N | 6 | 12,5 | M16x1,5P | 26,5 | 20,3 | 8,0 | 16,4 | 20 | 4,0 | 20,9 | 100 | |||||||||||||||||||
| PL06M22N | 6 | 12,5 | M22x1,5P | 26,5 | 20,3 | 8,0 | 16,4 | 24 | 4,0 | 24,3 | 100 | |||||||||||||||||||
| PL06M5N | 6 | 12,5 | M5x0,8P | 22,5 | 20,3 | 4,0 | 16,4 | 12 | 2,5 | 7,0 | 100 | |||||||||||||||||||
| PL06M6N | 6 | 12,5 | M6x1,0P | 22,6 | 20,3 | 4,1 | 16,4 | 12 | 3,0 | 12,0 | 100 | |||||||||||||||||||
| PL08G01 | 8 | 14,8 | G1/8" | 25,0 | 22,9 | 5,0 | 18,3 | 14 | 6,0 | 16,0 | 50 | |||||||||||||||||||
| PL08G02 | 8 | 14,8 | G1/4" | 27,0 | 22,9 | 6,5 | 18,3 | 17 | 6,0 | 21,0 | 50 | |||||||||||||||||||
| PL08G03 | 8 | 14,8 | G3/8" | 26,5 | 22,9 | 6,5 | 18,3 | 20 | 6,0 | 25,0 | 50 | |||||||||||||||||||
| PL08G04 | 8 | 14,8 | G1/2" | 28,0 | 22,9 | 8,0 | 18,3 | 24 | 6,0 | 37,0 | 50 | |||||||||||||||||||
| PL08M12N | 8 | 14,8 | M12x1,5P | 29,0 | 23,0 | 8,0 | 18,3 | 17 | 6,0 | 22,4 | 50 | |||||||||||||||||||
| PL08M16N | 8 | 14,8 | M16x1,5P | 28,0 | 23,0 | 8,0 | 18,3 | 20 | 6,0 | 24,0 | 50 | |||||||||||||||||||
| PL08M22N | 8 | 14,8 | M22x1,5P | 28,0 | 23,0 | 8,0 | 18,3 | 24 | 6,0 | 34,3 | 50 | |||||||||||||||||||
| PL10G01 | 10 | 17,5 | G1/8" | 25,5 | 24,6 | 5,0 | 20,2 | 17 | 6,0 | 23,0 | 50 | |||||||||||||||||||
| PL10G02 | 10 | 17,5 | G1/4" | 27,5 | 24,6 | 6,5 | 20,2 | 17 | 6,0 | 24,0 | 50 | |||||||||||||||||||
| PL10G03 | 10 | 17,5 | G3/8" | 27,0 | 24,6 | 6,5 | 20,2 | 20 | 6,0 | 28,0 | 50 | |||||||||||||||||||
| PL10G04 | 10 | 17,5 | G1/2" | 28,5 | 24,6 | 8,0 | 20,2 | 24 | 6,0 | 42,0 | 25 | |||||||||||||||||||
| PL10M12N | 10 | 17,5 | M12x1,5P | 29,5 | 24,8 | 8,0 | 20,2 | 17 | 7,0 | 23,0 | 50 | |||||||||||||||||||
| PL10M14N | 10 | 17,5 | M14x1,5P | 28,5 | 24,8 | 8,0 | 20,2 | 20 | 8,0 | 24,9 | 50 | |||||||||||||||||||
| PL10M16N | 10 | 17,5 | M16x1,5P | 28,5 | 24,8 | 8,0 | 20,2 | 20 | 8,0 | 26,7 | 50 | |||||||||||||||||||
| PL10M22N | 10 | 17,5 | M22x1,5P | 28,5 | 24,8 | 8,0 | 20,2 | 24 | 8,0 | 37,4 | 25 | |||||||||||||||||||
| PL12G02 | 12 | 20,5 | G1/4" | 30,4 | 28,7 | 6,5 | 22,9 | 19 | 8,0 | 36,0 | 25 | |||||||||||||||||||
| PL12G03 | 12 | 20,5 | G3/8" | 29,9 | 28,7 | 6,5 | 22,9 | 20 | 10,0 | 38,0 | 25 | |||||||||||||||||||
| PL12G04 | 12 | 20,5 | G1/2" | 31,4 | 28,7 | 8,0 | 22,9 | 24 | 10,0 | 45,0 | 25 | |||||||||||||||||||
| PL12M12N | 12 | 20,5 | M12x1,5P | 32,4 | 28,9 | 8,0 | 22,9 | 19 | 7,0 | 33,5 | 25 | |||||||||||||||||||
| PL12M14N | 12 | 20,5 | M14x1,5P | 32,4 | 28,9 | 8,0 | 22,9 | 20 | 8,0 | 38,6 | 25 | |||||||||||||||||||
| PL12M16N | 12 | 20,5 | M16x1,5P | 31,4 | 28,9 | 8,0 | 22,9 | 20 | 10,0 | 33,4 | 25 | |||||||||||||||||||
| PL12M22N | 12 | 20,5 | M22x1,5P | 31,4 | 28,9 | 8,0 | 22,9 | 24 | 10,0 | 48,2 | 25 | |||||||||||||||||||
| PL14G03 | 14 | 23,3 | G3/8" | 34,0 | 31,4 | 6,5 | 23,7 | 22 | 11,0 | 45,0 | 20 | |||||||||||||||||||
| PL14G04 | 14 | 23,3 | G1/2" | 35,5 | 31,4 | 8,0 | 23,7 | 24 | 12,0 | 50,0 | 20 | |||||||||||||||||||
| PL16G03 | 16 | 25,5 | G3/8" | 40,8 | 32,8 | 6,5 | 24,1 | 24 | 10,0 | 66,0 | 20 | |||||||||||||||||||
| PL16G04 | 16 | 25,5 | G1/2" | 41,8 | 32,8 | 8,0 | 24,1 | 24 | 13,0 | 70,0 | 20 |
