Gomito codolo
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PLJ

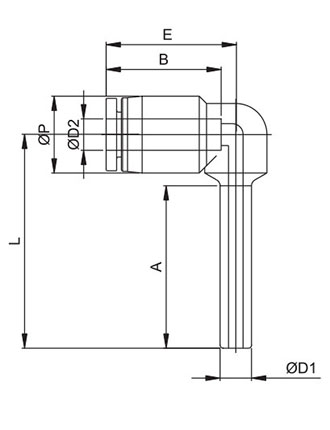

| Codice | ØD1 | ØD2 | ØP | L | E | A | B | Passaggio | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLJ0400PN | 4 | 4 | 10,5 | 28,4 | 18,5 | 22,0 | 14,8 | 2,0 | 4,0 | 100 | ||||||||||||||||||||
| PLJ0600PN | 6 | 6 | 12,5 | 31,4 | 20,3 | 24,0 | 16,4 | 4,0 | 9,0 | 50 | ||||||||||||||||||||
| PLJ0604PN | 6 | 4 | 10,5 | 38,5 | 18,5 | 25,0 | 14,8 | 2,5 | 6,0 | 50 | ||||||||||||||||||||
| PLJ0800PN | 8 | 8 | 14,8 | 34,1 | 22,6 | 26,0 | 18,3 | 6,0 | 8,0 | 50 | ||||||||||||||||||||
| PLJ0806PN | 8 | 6 | 12,5 | 41,5 | 20,3 | 26,0 | 16,4 | 4,0 | 8,0 | 50 | ||||||||||||||||||||
| PLJ1000PN | 10 | 10 | 17,5 | 37,9 | 24,3 | 28,0 | 20,2 | 7,0 | 10,0 | 50 | ||||||||||||||||||||
| PLJ1008PN | 10 | 8 | 14,8 | 45,0 | 22,9 | 28,0 | 18,3 | 5,6 | 9,0 | 50 | ||||||||||||||||||||
| PLJ1200PN | 12 | 12 | 20,5 | 41,5 | 28,1 | 30,0 | 22,9 | 9,0 | 17,0 | 25 | ||||||||||||||||||||
| PLJ1210PN | 12 | 10 | 17,5 | 48,0 | 24,6 | 30,0 | 20,2 | 7,5 | 14,0 | 25 | ||||||||||||||||||||
| PLJ1600PN | 16 | 16 | 25,5 | 59,8 | 32,8 | 32,0 | 24,1 | 12,0 | 36,0 | 20 |
