Gomito prolungato girevole conico BSPT nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PLLP

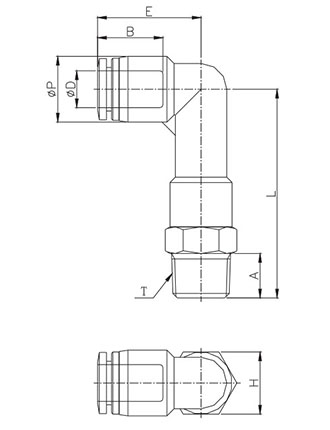

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLLP04R01N | 4 | 10,5 | R1/8" | 36,5 | 18,5 | 8,0 | 14,8 | 10 | 3,0 | 9,9 | 50 | |||||||||||||||||||
| PLLP04R02N | 4 | 10,5 | R1/4" | 38,5 | 18,5 | 10,0 | 14,8 | 14 | 3,0 | 14,9 | 50 | |||||||||||||||||||
| PLLP04R03N | 4 | 10,5 | R3/8" | 39,5 | 18,5 | 11,0 | 14,8 | 17 | 3,0 | 23,7 | 50 | |||||||||||||||||||
| PLLP06R01N | 6 | 12,5 | R1/8" | 40,5 | 20,3 | 8,0 | 16,4 | 12 | 4,0 | 13,8 | 50 | |||||||||||||||||||
| PLLP06R02N | 6 | 12,5 | R1/4" | 43,5 | 20,3 | 10,0 | 16,4 | 14 | 4,0 | 18,9 | 50 | |||||||||||||||||||
| PLLP06R03N | 6 | 12,5 | R3/8" | 44,5 | 20,3 | 11,0 | 16,4 | 17 | 4,0 | 26,1 | 50 | |||||||||||||||||||
| PLLP06R04N | 6 | 12,5 | R1/2" | 47,5 | 20,3 | 14,0 | 16,4 | 21 | 4,0 | 40,3 | 25 | |||||||||||||||||||
| PLLP08R01N | 8 | 14,8 | R1/8" | 44,0 | 22,9 | 8,0 | 18,3 | 14 | 6,0 | 18,0 | 50 | |||||||||||||||||||
| PLLP08R02N | 8 | 14,8 | R1/4" | 47,0 | 22,9 | 10,0 | 18,3 | 14 | 6,0 | 20,9 | 50 | |||||||||||||||||||
| PLLP08R03N | 8 | 14,8 | R3/8" | 48,0 | 22,9 | 11,0 | 18,3 | 17 | 6,0 | 27,7 | 25 | |||||||||||||||||||
| PLLP08R04N | 8 | 14,8 | R1/2" | 51,0 | 22,9 | 14,0 | 18,3 | 21 | 6,0 | 42,7 | 25 | |||||||||||||||||||
| PLLP10R01N | 10 | 17,5 | R1/8" | 47,5 | 24,6 | 8,0 | 20,2 | 17 | 6,0 | 27,7 | 25 | |||||||||||||||||||
| PLLP10R02N | 10 | 17,5 | R1/4" | 50,5 | 24,6 | 10,0 | 20,2 | 17 | 8,0 | 29,6 | 25 | |||||||||||||||||||
| PLLP10R03N | 10 | 17,5 | R3/8" | 51,5 | 24,6 | 11,0 | 20,2 | 17 | 8,0 | 31,7 | 25 | |||||||||||||||||||
| PLLP10R04N | 10 | 17,5 | R1/2" | 54,5 | 24,6 | 14,0 | 20,2 | 22 | 8,0 | 50,5 | 25 | |||||||||||||||||||
| PLLP12R01N | 12 | 20,5 | R1/8" | 54,5 | 28,7 | 8,0 | 22,9 | 19 | 6,0 | 42,1 | 25 | |||||||||||||||||||
| PLLP12R02N | 12 | 20,5 | R1/4" | 56,4 | 28,7 | 10,0 | 22,9 | 19 | 9,0 | 38,3 | 25 | |||||||||||||||||||
| PLLP12R03N | 12 | 20,5 | R3/8" | 57,4 | 28,7 | 11,0 | 22,9 | 19 | 10,0 | 42,0 | 25 | |||||||||||||||||||
| PLLP12R04N | 12 | 20,5 | R1/2" | 60,4 | 28,7 | 14,0 | 22,9 | 21 | 10,0 | 51,4 | 25 |
