Gomito prolungato girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PLLP-G

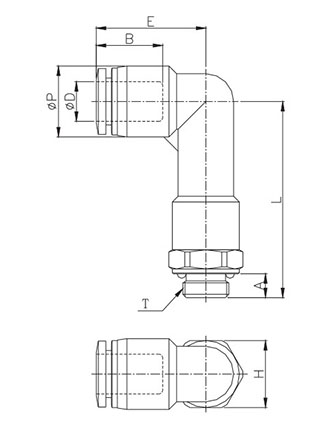

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLLP04G01 | 4 | 10,5 | G1/8" | 35,5 | 18,5 | 5,0 | 14,8 | 14 | 3,0 | 12,9 | 50 | |||||||||||||||||||
| PLLP04G02 | 4 | 10,5 | G1/4" | 35,5 | 18,5 | 6,5 | 14,8 | 17 | 3,0 | 16,9 | 50 | |||||||||||||||||||
| PLLP04G03 | 4 | 10,5 | G3/8" | 35,0 | 18,5 | 6,5 | 14,8 | 20 | 3,0 | 19,7 | 50 | |||||||||||||||||||
| PLLP04M5N | 4 | 10,5 | M5x0,8P | 32,5 | 18,5 | 4,0 | 14,8 | 10 | 2,5 | 5,6 | 50 | |||||||||||||||||||
| PLLP04M6N | 4 | 10,5 | M6x1,0P | 32,6 | 18,5 | 4,1 | 14,8 | 10 | 3,0 | 8,0 | 50 | |||||||||||||||||||
| PLLP06G01 | 6 | 12,5 | G1/8" | 37,5 | 20,3 | 5,0 | 16,4 | 14 | 4,0 | 15,8 | 50 | |||||||||||||||||||
| PLLP06G02 | 6 | 12,5 | G1/4" | 39,5 | 20,3 | 6,5 | 16,4 | 17 | 4,0 | 17,9 | 50 | |||||||||||||||||||
| PLLP06G03 | 6 | 12,5 | G3/8" | 39,0 | 20,3 | 6,5 | 16,4 | 20 | 4,0 | 24,1 | 50 | |||||||||||||||||||
| PLLP06M5N | 6 | 12,5 | M5x0,8P | 35,5 | 20,3 | 4,0 | 16,4 | 12 | 2,5 | 7,1 | 50 | |||||||||||||||||||
| PLLP06M6N | 6 | 12,5 | M6x1,0P | 36,6 | 20,3 | 4,1 | 16,4 | 12 | 3,0 | 11,8 | 50 | |||||||||||||||||||
| PLLP08G01 | 8 | 14,8 | G1/8" | 41,0 | 22,9 | 5,0 | 18,3 | 14 | 6,0 | 16,0 | 50 | |||||||||||||||||||
| PLLP08G02 | 8 | 14,8 | G1/4" | 43,0 | 22,9 | 6,5 | 18,3 | 17 | 6,0 | 19,9 | 50 | |||||||||||||||||||
| PLLP08G03 | 8 | 14,8 | G3/8" | 42,5 | 22,9 | 6,5 | 18,3 | 20 | 6,0 | 25,7 | 25 | |||||||||||||||||||
| PLLP08G04 | 8 | 14,8 | G1/2" | 44,0 | 22,9 | 8,0 | 18,3 | 24 | 6,0 | 36,7 | 25 | |||||||||||||||||||
| PLLP10G01 | 10 | 17,5 | G1/8" | 44,5 | 24,6 | 5,0 | 20,2 | 17 | 6,0 | 24,7 | 25 | |||||||||||||||||||
| PLLP10G02 | 10 | 17,5 | G1/4" | 46,5 | 24,6 | 6,5 | 20,2 | 17 | 8,0 | 25,6 | 25 | |||||||||||||||||||
| PLLP10G03 | 10 | 17,5 | G3/8" | 46,0 | 24,6 | 6,5 | 20,2 | 20 | 8,0 | 29,7 | 25 | |||||||||||||||||||
| PLLP10G04 | 10 | 17,5 | G1/2" | 47,5 | 24,6 | 8,0 | 20,2 | 24 | 8,0 | 44,5 | 25 | |||||||||||||||||||
| PLLP12G02 | 12 | 20,5 | G1/4" | 52,4 | 28,7 | 6,5 | 22,9 | 19 | 8,0 | 34,3 | 25 | |||||||||||||||||||
| PLLP12G03 | 12 | 20,5 | G3/8" | 51,9 | 28,7 | 6,5 | 22,9 | 20 | 10,0 | 37,0 | 25 | |||||||||||||||||||
| PLLP12G04 | 12 | 20,5 | G1/2" | 53,4 | 28,7 | 8,0 | 22,9 | 24 | 10,0 | 44,4 | 25 |
