Multi T doppia a 90º
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliuretano ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria Compressa · Vuoto ·
Referenze PMG

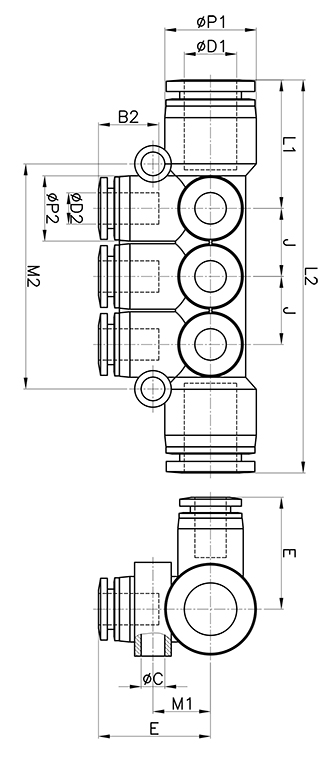

| Codice | ØD1 | ØD2 | ØP1 | ØP2 | L1 | L2 | E | ØC | B1 | B2 | J | M1 | M2 | Passaggio | Peso | Q.TY | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMG0804N | 8 | 4 | 14,8 | 10,5 | 22,2 | 66,4 | 19,0 | 4,5 | 18,4 | 14,8 | 11,0 | 9,7 | 37,0 | 3,0 | 18,9 | - | ||||||||||||||
| PMG1006N | 10 | 6 | 17,5 | 12,5 | 24,6 | 75,1 | 21,4 | 4,5 | 20,3 | 16,4 | 13,0 | 11,0 | 43,0 | 4,5 | 28,2 | - | ||||||||||||||
| PMG1008N | 10 | 8 | 17,5 | 14,8 | 25,4 | 81,4 | 23,2 | 4,5 | 20,3 | 18,4 | 15,3 | 11,0 | 49,9 | 5,5 | 35,0 | - | ||||||||||||||
| PMG1208N | 12 | 8 | 20,5 | 14,8 | 28,4 | 87,4 | 24,4 | 4,5 | 23,1 | 14,8 | 15,3 | 12,5 | 49,9 | 6,0 | 40,7 | - |
