Diritto maschio a brugola interna conico BSPT nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze POC

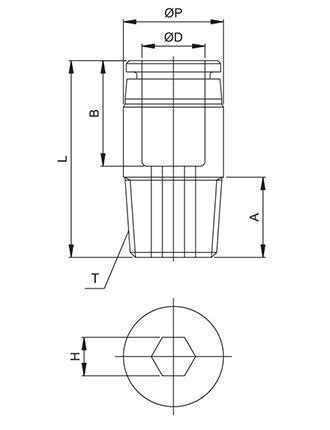

| Codice | ØD | ØP | T | L | A | B | H (hex) | Passaggio | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| POC04R01N | 4 | 10 | R1/8" | 20,8 | 8 | 14,8 | 3 | 3,0 | 8,0 | 100 | ||||||||||||||||||||
| POC04R02N | 4 | 14 | R1/4" | 20,8 | 10 | 14,8 | 3 | 3,0 | 15,0 | 100 | ||||||||||||||||||||
| POC04R03N | 4 | 17 | R3/8" | 20,8 | 11 | 14,8 | 3 | 3,0 | 24,0 | 100 | ||||||||||||||||||||
| POC06R01N | 6 | 12 | R1/8" | 22,7 | 8 | 16,4 | 4 | 4,0 | 9,0 | 100 | ||||||||||||||||||||
| POC06R02N | 6 | 14 | R1/4" | 23,4 | 10 | 16,4 | 4 | 4,0 | 15,0 | 100 | ||||||||||||||||||||
| POC06R03N | 6 | 17 | R3/8" | 23,4 | 11 | 16,4 | 4 | 4,0 | 25,0 | 100 | ||||||||||||||||||||
| POC08R01N | 8 | 14 | R1/8" | 27,9 | 8 | 18,4 | 5 | 5,0 | 14,0 | 100 | ||||||||||||||||||||
| POC08R02N | 8 | 14 | R1/4" | 25,9 | 10 | 18,4 | 6 | 6,0 | 14,0 | 100 | ||||||||||||||||||||
| POC08R03N | 8 | 17 | R3/8" | 25,9 | 11 | 18,4 | 6 | 6,0 | 25,0 | 100 | ||||||||||||||||||||
| POC08R04N | 8 | 21 | R1/2" | 27,3 | 14 | 18,4 | 6 | 6,0 | 46,0 | 50 | ||||||||||||||||||||
| POC10R01N | 10 | 17 | R1/8" | 29,9 | 8 | 19,7 | 5 | 5,0 | 19,0 | 100 | ||||||||||||||||||||
| POC10R02N | 10 | 17 | R1/4" | 27,8 | 10 | 19,7 | 6 | 6,0 | 17,0 | 100 | ||||||||||||||||||||
| POC10R03N | 10 | 17 | R3/8" | 27,8 | 11 | 19,7 | 8 | 8,0 | 22,0 | 100 | ||||||||||||||||||||
| POC10R04N | 10 | 21 | R1/2" | 27,8 | 14 | 19,7 | 8 | 8,0 | 40,0 | 50 | ||||||||||||||||||||
| POC12R01N | 12 | 19 | R1/8" | 32,2 | 8 | 21,9 | 5 | 5,0 | 24,0 | 50 | ||||||||||||||||||||
| POC12R02N | 12 | 19 | R1/4" | 33,8 | 10 | 21,9 | 6 | 6,0 | 26,0 | 50 | ||||||||||||||||||||
| POC12R03N | 12 | 19 | R3/8" | 31,7 | 11 | 21,9 | 8 | 8,0 | 26,0 | 50 | ||||||||||||||||||||
| POC12R04N | 12 | 21 | R1/2" | 30,2 | 14 | 21,9 | 8 | 8,0 | 40,0 | 50 |
