T laterale maschio girevole compatto metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PST-C-M

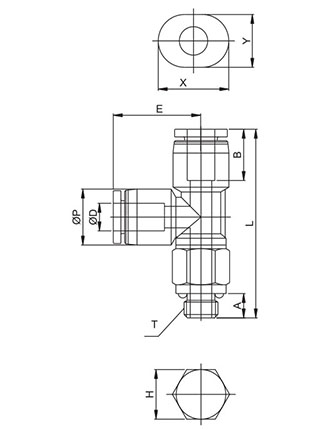

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | X | Y | Passaggio | Peso | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PST-C03M3 | 3 | 7,6 | M3x0,5P | 28,3 | 13,6 | 3,0 | 11,3 | 8 | 9,2 | 7,2 | 1,5 | 4,0 | 100 | |||||||||||||||||
| PST-C03M5 | 3 | 7,6 | M5x0,8P | 28,9 | 13,6 | 3,6 | 11,3 | 8 | 9,2 | 7,2 | 2,5 | 5,0 | 100 | |||||||||||||||||
| PST-C03M6 | 3 | 7,6 | M6x1,0P | 29,4 | 13,6 | 4,1 | 11,3 | 8 | 9,2 | 7,2 | 2,5 | 5,0 | 100 | |||||||||||||||||
| PST-C04M3 | 4 | 8,7 | M3x0,5P | 29,8 | 14,6 | 3,0 | 11,8 | 8 | 10,4 | 8,2 | 1,5 | 5,0 | 100 | |||||||||||||||||
| PST-C04M5 | 4 | 8,7 | M5x0,8P | 30,4 | 14,6 | 3,6 | 11,8 | 8 | 10,4 | 8,2 | 2,5 | 6,0 | 100 | |||||||||||||||||
| PST-C04M6 | 4 | 8,7 | M6x1,0P | 30,9 | 14,6 | 4,1 | 11,8 | 8 | 10,4 | 8,2 | 3,0 | 6,0 | 100 | |||||||||||||||||
| PST-C06M5 | 6 | 10,8 | M5x0,8P | 33,4 | 16,5 | 3,6 | 12,8 | 8 | 12,4 | 10,2 | 2,5 | 7,0 | 100 | |||||||||||||||||
| PST-C06M6 | 6 | 10,8 | M6x1,0P | 33,9 | 16,5 | 4,1 | 12,8 | 8 | 12,4 | 10,2 | 3,0 | 7,0 | 100 |
