T laterale maschio girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PST-G

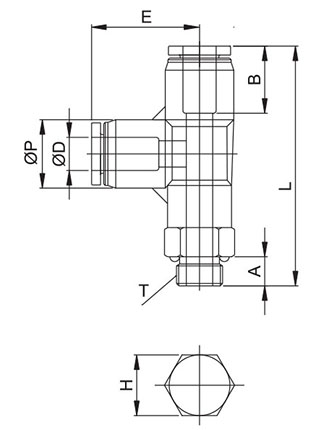

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PST04G01 | 4 | 10,6 | G1/8" | 42,0 | 19,5 | 5,0 | 14,8 | 14 | 3,0 | 14,0 | 100 | |||||||||||||||||||
| PST04G02 | 4 | 10,6 | G1/4" | 44,0 | 19,5 | 6,5 | 14,8 | 17 | 3,0 | 18,0 | 100 | |||||||||||||||||||
| PST04G03 | 4 | 10,6 | G3/8" | 43,0 | 19,5 | 6,5 | 14,8 | 20 | 3,0 | 24,0 | 50 | |||||||||||||||||||
| PST04M5N | 4 | 10,6 | M5x0,8P | 41,0 | 19,5 | 4,0 | 14,8 | 10 | 2,5 | 10,0 | 100 | |||||||||||||||||||
| PST04M6N | 4 | 10,6 | M6x1,0P | 41,1 | 19,5 | 4,1 | 14,8 | 10 | 3,0 | 10,0 | 100 | |||||||||||||||||||
| PST06G01 | 6 | 13,0 | G1/8" | 45,4 | 21,4 | 5,0 | 16,4 | 14 | 4,0 | 18,0 | 50 | |||||||||||||||||||
| PST06G02 | 6 | 13,0 | G1/4" | 47,4 | 21,4 | 6,5 | 16,4 | 17 | 4,0 | 23,0 | 50 | |||||||||||||||||||
| PST06G03 | 6 | 13,0 | G3/8" | 46,9 | 21,4 | 6,5 | 16,4 | 20 | 4,0 | 27,0 | 50 | |||||||||||||||||||
| PST06M5N | 6 | 13,0 | M5x0,8P | 44,4 | 21,4 | 4,0 | 16,4 | 12 | 2,5 | 15,0 | 50 | |||||||||||||||||||
| PST06M6N | 6 | 13,0 | M6x1,0P | 44,5 | 21,4 | 4,1 | 16,4 | 12 | 3,0 | 15,0 | 50 | |||||||||||||||||||
| PST08G01 | 8 | 15,0 | G1/8" | 49,1 | 23,4 | 5,0 | 18,3 | 14 | 6,0 | 20,0 | 50 | |||||||||||||||||||
| PST08G02 | 8 | 15,0 | G1/4" | 51,1 | 23,4 | 6,5 | 18,3 | 17 | 6,0 | 26,0 | 50 | |||||||||||||||||||
| PST08G03 | 8 | 15,0 | G3/8" | 50,6 | 23,4 | 6,5 | 18,3 | 20 | 6,0 | 28,0 | 50 | |||||||||||||||||||
| PST08G04 | 8 | 15,0 | G1/2" | 52,1 | 23,4 | 8,0 | 18,3 | 24 | 6,0 | 43,0 | 25 | |||||||||||||||||||
| PST10G01 | 10 | 18,0 | G1/8" | 52,8 | 25,8 | 5,0 | 20,2 | 17 | 6,0 | 31,0 | 25 | |||||||||||||||||||
| PST10G02 | 10 | 18,0 | G1/4" | 54,8 | 25,8 | 6,5 | 20,2 | 17 | 8,0 | 32,0 | 25 | |||||||||||||||||||
| PST10G03 | 10 | 18,0 | G3/8" | 54,3 | 25,8 | 6,5 | 20,2 | 20 | 8,0 | 38,0 | 25 | |||||||||||||||||||
| PST10G04 | 10 | 18,0 | G1/2" | 55,8 | 25,8 | 8,0 | 20,2 | 24 | 8,0 | 52,0 | 25 | |||||||||||||||||||
| PST12G02 | 12 | 20,8 | G1/8" | 61,1 | 30,2 | 6,5 | 22,9 | 19 | 8,0 | 45,0 | 25 | |||||||||||||||||||
| PST12G03 | 12 | 20,8 | G3/8" | 60,6 | 30,2 | 6,5 | 22,9 | 20 | 10,0 | 45,0 | 25 | |||||||||||||||||||
| PST12G04 | 12 | 20,8 | G1/2" | 62,1 | 30,2 | 8,0 | 22,9 | 24 | 10,0 | 57,0 | 20 | |||||||||||||||||||
| PST06M12N | 6 | 13,0 | M12x1,5P | 49,4 | 21,4 | 8,0 | 16,4 | 17 | 4,0 | 22,0 | 50 | |||||||||||||||||||
| PST06M16N | 6 | 13,0 | M16x1,5P | 48,4 | 21,4 | 8,0 | 16,4 | 20 | 4,0 | 23,8 | 50 | |||||||||||||||||||
| PST06M22N | 6 | 13,0 | M22x1,5P | 49,5 | 21,4 | 8,0 | 16,4 | 24 | 4,0 | 24,6 | 50 | |||||||||||||||||||
| PST08M12N | 8 | 15,0 | M12x1,5P | 53,2 | 23,5 | 8,0 | 18,3 | 17 | 6,0 | 26,2 | 50 | |||||||||||||||||||
| PST08M16N | 8 | 15,0 | M16x1,5P | 52,2 | 23,5 | 8,0 | 18,3 | 20 | 6,0 | 27,6 | 50 | |||||||||||||||||||
| PST08M22N | 8 | 15,0 | M22x1,5P | 52,2 | 23,5 | 8,0 | 18,3 | 24 | 6,0 | 44,9 | 25 | |||||||||||||||||||
| PST10M12N | 10 | 18,0 | M12x1,5P | 56,9 | 25,9 | 8,0 | 20,2 | 17 | 7,0 | 28,7 | 25 | |||||||||||||||||||
| PST10M16N | 10 | 18,0 | M16x1,5P | 55,9 | 25,9 | 8,0 | 20,2 | 20 | 8,0 | 32,4 | 25 | |||||||||||||||||||
| PST10M22N | 10 | 18,0 | M22x1,5P | 55,9 | 25,9 | 8,0 | 20,2 | 24 | 8,0 | 43,1 | 25 | |||||||||||||||||||
| PST12M12N | 12 | 20,8 | M12x1,5P | 63,3 | 30,4 | 8,0 | 22,9 | 19 | 7,0 | 43,2 | 25 | |||||||||||||||||||
| PST12M14N | 12 | 20,8 | M14x1,5P | 63,3 | 30,4 | 8,0 | 22,9 | 20 | 8,0 | 48,3 | 25 | |||||||||||||||||||
| PST12M16N | 12 | 20,8 | M16x1,5P | 62,3 | 30,4 | 8,0 | 22,9 | 20 | 10,0 | 42,3 | 25 | |||||||||||||||||||
| PST12M22N | 12 | 20,8 | M22x1,5P | 62,3 | 30,4 | 8,0 | 22,9 | 24 | 10,0 | 55,5 | 20 |
