T centrale femmina girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide PA12 · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PTF

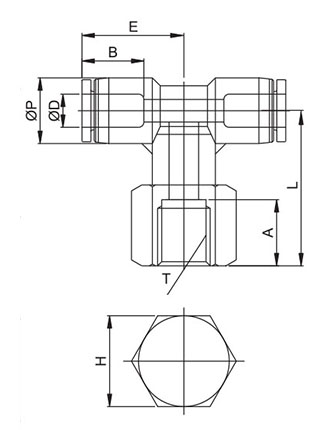

| Codice | ØD | ØP | T | L | E | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTF04G01 | 4 | 10,5 | G1/8" | 22,5 | 18,5 | 9,0 | 14,8 | 14 | 3,0 | 16,0 | 100 | |||||||||||||||||||
| PTF04G02 | 4 | 10,5 | G1/4" | 24,5 | 18,5 | 11,0 | 14,8 | 17 | 3,0 | 22,0 | 100 | |||||||||||||||||||
| PTF04M5N | 4 | 10,5 | M5x0,8P | 21,5 | 18,5 | 8,0 | 14,8 | 10 | 3,0 | 12,0 | 100 | |||||||||||||||||||
| PTF04M6N | 4 | 10,5 | M6x1,0P | 21,5 | 18,5 | 8,0 | 14,8 | 10 | 3,0 | 12,0 | 100 | |||||||||||||||||||
| PTF06G01 | 6 | 12,5 | G1/8" | 24,5 | 20,3 | 9,0 | 16,4 | 14 | 4,0 | 20,0 | 50 | |||||||||||||||||||
| PTF06G02 | 6 | 12,5 | G1/4" | 26,5 | 20,3 | 11,0 | 16,4 | 17 | 4,0 | 24,0 | 50 | |||||||||||||||||||
| PTF06G03 | 6 | 12,5 | G3/8" | 27,5 | 20,3 | 12,0 | 16,4 | 22 | 4,0 | 39,0 | 25 | |||||||||||||||||||
| PTF06M5N | 6 | 12,5 | M5x0,8P | 23,5 | 20,3 | 8,0 | 16,4 | 12 | 4,2 | 19,0 | 50 | |||||||||||||||||||
| PTF06M6N | 6 | 12,5 | M6x1,0P | 23,5 | 20,3 | 8,0 | 16,4 | 12 | 4,2 | 18,0 | 50 | |||||||||||||||||||
| PTF08G01 | 8 | 14,5 | G1/8" | 26,0 | 22,6 | 9,0 | 18,3 | 14 | 6,0 | 23,0 | 50 | |||||||||||||||||||
| PTF08G02 | 8 | 14,5 | G1/4" | 28,0 | 22,6 | 11,0 | 18,3 | 17 | 6,0 | 28,0 | 25 | |||||||||||||||||||
| PTF08G03 | 8 | 14,5 | G3/8" | 29,0 | 22,6 | 12,0 | 18,3 | 22 | 6,0 | 43,0 | 25 | |||||||||||||||||||
| PTF08G04 | 8 | 14,5 | G1/2" | 31,0 | 22,6 | 14,0 | 18,3 | 24 | 6,0 | 44,0 | 25 | |||||||||||||||||||
| PTF10G01 | 10 | 17,5 | G1/8" | 28,5 | 25,2 | 9,0 | 20,2 | 17 | 7,0 | 43,0 | 25 | |||||||||||||||||||
| PTF10G02 | 10 | 17,5 | G1/4" | 28,5 | 25,2 | 11,0 | 20,2 | 17 | 7,0 | 35,0 | 25 | |||||||||||||||||||
| PTF10G03 | 10 | 17,5 | G3/8" | 29,5 | 25,2 | 12,0 | 20,2 | 22 | 7,0 | 45,0 | 20 | |||||||||||||||||||
| PTF10G04 | 10 | 17,5 | G1/2" | 31,5 | 25,2 | 14,0 | 20,2 | 24 | 7,0 | 46,0 | 20 | |||||||||||||||||||
| PTF12G02 | 12 | 20,5 | G1/4" | 31,4 | 28,7 | 11,0 | 22,9 | 19 | 10,0 | 50,0 | 20 | |||||||||||||||||||
| PTF12G03 | 12 | 20,5 | G3/8" | 32,4 | 28,7 | 12,0 | 22,9 | 22 | 10,0 | 58,0 | 20 | |||||||||||||||||||
| PTF12G04 | 12 | 20,5 | G1/2" | 34,4 | 28,7 | 14,0 | 22,9 | 24 | 10,0 | 58,0 | 15 |
