Intermedio diritto
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PUC

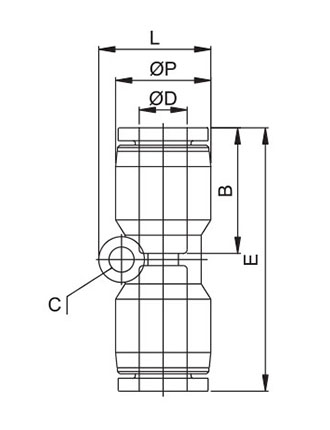

| Codice | ØD | ØP | L | E | ØC | B | Passaggio | Peso | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUC0400N | 4 | 10,5 | 12,8 | 33,9 | 3,3 | 14,8 | 3,4 | 4,0 | 100 | |||||||||||||||||||||
| PUC0600N | 6 | 12,5 | 15,3 | 36,4 | 3,3 | 16,4 | 5,0 | 7,0 | 100 | |||||||||||||||||||||
| PUC0800N | 8 | 14,8 | 18,4 | 39,2 | 4,5 | 18,3 | 6,8 | 9,0 | 50 | |||||||||||||||||||||
| PUC1000N | 10 | 17,5 | 20,1 | 43,5 | 4,3 | 19,7 | 8,0 | 13,0 | 50 | |||||||||||||||||||||
| PUC1200N | 12 | 20,5 | 23,7 | 48,3 | 4,3 | 22,9 | 10,0 | 20,0 | 25 | |||||||||||||||||||||
| PUC1400N | 14 | 23,0 | - | 50,0 | - | 23,7 | 12,0 | 21,0 | 25 | |||||||||||||||||||||
| PUC1600N | 16 | 25,5 | - | 51,6 | - | 24,1 | 13,0 | 29,0 | 25 |
