Intermedio a T
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PUT

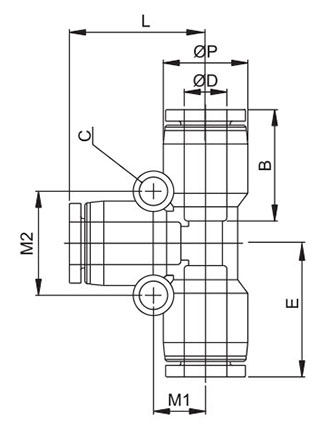

| Codice | ØD | ØP | L | E | ØC | B | M1 | M2 | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUT0400N | 4 | 10,5 | 18,7 | 18,0 | 3,3 | 14,8 | 6,8 | 12,8 | 3,4 | 7,0 | 100 | |||||||||||||||||||
| PUT0600N | 6 | 12,5 | 21,0 | 20,8 | 3,3 | 16,4 | 7,9 | 15,8 | 5,0 | 10,0 | 50 | |||||||||||||||||||
| PUT0800N | 8 | 14,8 | 23,6 | 22,6 | 4,5 | 18,3 | 9,7 | 19,3 | 6,8 | 13,0 | 50 | |||||||||||||||||||
| PUT1000N | 10 | 17,5 | 25,5 | 24,3 | 4,3 | 19,7 | 10,9 | 21,8 | 8,0 | 19,0 | 25 | |||||||||||||||||||
| PUT1200N | 12 | 20,5 | 29,9 | 28,7 | 4,3 | 22,9 | 12,4 | 24,6 | 10,0 | 29,0 | 25 | |||||||||||||||||||
| PUT1400N | 14 | 23,0 | 31,9 | 31,9 | 4,3 | 23,7 | 13,7 | 27,3 | 12,0 | 39,0 | 15 | |||||||||||||||||||
| PUT1600N | 16 | 25,5 | 34,3 | 34,3 | 5,3 | 24,1 | 15,9 | 31,8 | 13,0 | 50,0 | 15 |
