Intermedio a Y ridotto compatto
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PW-C

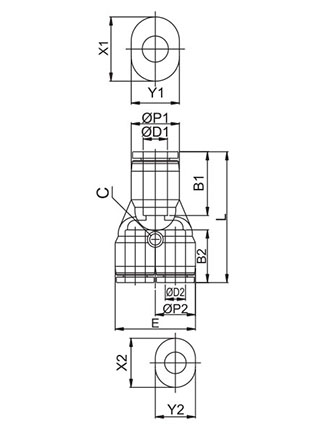

Codice | ØD1 | ØD2 | ØP1 | ØP2 | L | E | ØC | B1 | B2 | X1 | X2 | Y1 | Y2 | Passaggio | Peso | Q.TY | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PW-C0403 | 3 | 3 | 8,7 | 7,6 | 27,6 | 15,2 | 3,2 | 11,8 | 11,4 | 10,4 | 8,2 | 9,2 | 7,2 | 2,0 | 3,0 | 100 | ||||||||||||||
PW-C0603 | 6 | 3 | 10,8 | 7,6 | 28,8 | 15,2 | 3,2 | 12,9 | 11,4 | 12,4 | 10,2 | 9,2 | 7,2 | 2,4 | 4,0 | 100 | ||||||||||||||
PW-C0604 | 6 | 4 | 10,8 | 8,7 | 29,1 | 17,4 | 3,2 | 12,9 | 11,8 | 12,4 | 10,2 | 10,4 | 8,2 | 3,0 | 5,0 | 100 |
