Y maschio girevole cilindrico BSPP & metrico nichelato
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PWT-G

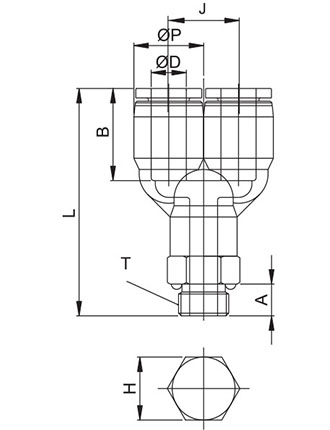

| Codice | ØD | ØP | T | L | J | A | B | H (hex) | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWT04G01 | 4 | 10,5 | G1/8" | 40,4 | 10,5 | 5,0 | 15,5 | 14 | 3,0 | 14,0 | 100 | |||||||||||||||||||
| PWT04G02 | 4 | 10,5 | G1/4" | 42,4 | 10,5 | 6,5 | 15,5 | 17 | 3,0 | 18,0 | 100 | |||||||||||||||||||
| PWT04G03 | 4 | 10,5 | G3/8" | 41,9 | 10,5 | 6,5 | 15,5 | 20 | 3,0 | 23,0 | 50 | |||||||||||||||||||
| PWT04M5N | 4 | 10,5 | M5x0,8P | 39,4 | 10,5 | 4,0 | 15,5 | 10 | 2,5 | 11,0 | 100 | |||||||||||||||||||
| PWT04M6N | 4 | 10,5 | M6x1,0P | 39,5 | 10,5 | 4,1 | 15,5 | 10 | 3,0 | 11,0 | 100 | |||||||||||||||||||
| PWT06G01 | 6 | 12,5 | G1/8" | 41,4 | 12,5 | 5,0 | 16,9 | 14 | 4,0 | 19,0 | 50 | |||||||||||||||||||
| PWT06G02 | 6 | 12,5 | G1/4" | 43,4 | 12,5 | 6,5 | 16,9 | 17 | 4,0 | 21,0 | 50 | |||||||||||||||||||
| PWT06G03 | 6 | 12,5 | G3/8" | 42,9 | 12,5 | 6,5 | 16,9 | 20 | 4,0 | 26,0 | 50 | |||||||||||||||||||
| PWT06G04 | 6 | 12,5 | G1/2" | 44,4 | 12,5 | 8,0 | 16,9 | 24 | 4,0 | 40,0 | 25 | |||||||||||||||||||
| PWT06M5N | 6 | 12,5 | M5x0,8P | 40,4 | 12,5 | 4,0 | 16,9 | 12 | 2,5 | 16,0 | 50 | |||||||||||||||||||
| PWT06M6N | 6 | 12,5 | M6x1,0P | 40,5 | 12,5 | 4,1 | 16,9 | 12 | 3,0 | 16,0 | 50 | |||||||||||||||||||
| PWT08G01 | 8 | 14,5 | G1/8" | 44,4 | 14,5 | 5,0 | 18,6 | 14 | 6,0 | 20,0 | 50 | |||||||||||||||||||
| PWT08G02 | 8 | 14,5 | G1/4" | 46,4 | 14,5 | 6,5 | 18,6 | 17 | 6,0 | 25,0 | 50 | |||||||||||||||||||
| PWT08G03 | 8 | 14,5 | G3/8" | 45,9 | 14,5 | 6,5 | 18,6 | 20 | 6,0 | 31,0 | 50 | |||||||||||||||||||
| PWT08G04 | 8 | 14,5 | G1/2" | 47,4 | 14,5 | 8,0 | 18,6 | 24 | 6,0 | 43,0 | 25 | |||||||||||||||||||
| PWT10G01 | 10 | 17,6 | G1/8" | 48,3 | 17,6 | 5,0 | 20,3 | 17 | 6,0 | 33,0 | 25 | |||||||||||||||||||
| PWT10G02 | 10 | 17,6 | G1/4" | 50,3 | 17,6 | 6,5 | 20,3 | 17 | 8,0 | 32,0 | 25 | |||||||||||||||||||
| PWT10G03 | 10 | 17,6 | G3/8" | 49,8 | 17,6 | 6,5 | 20,3 | 20 | 8,0 | 38,0 | 25 | |||||||||||||||||||
| PWT10G04 | 10 | 17,6 | G1/2" | 51,3 | 17,6 | 8,0 | 20,3 | 24 | 8,0 | 45,0 | 25 | |||||||||||||||||||
| PWT12G02 | 12 | 21,0 | G1/4" | 55,2 | 21,0 | 6,5 | 22,7 | 19 | 8,0 | 47,0 | 25 | |||||||||||||||||||
| PWT12G03 | 12 | 21,0 | G3/8" | 54,7 | 21,0 | 6,5 | 22,7 | 20 | 10,0 | 47,0 | 25 | |||||||||||||||||||
| PWT12G04 | 12 | 21,0 | G1/2" | 56,2 | 21,0 | 8,0 | 22,7 | 24 | 10,0 | 66,0 | 25 |
