Intermedio a Y
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PY

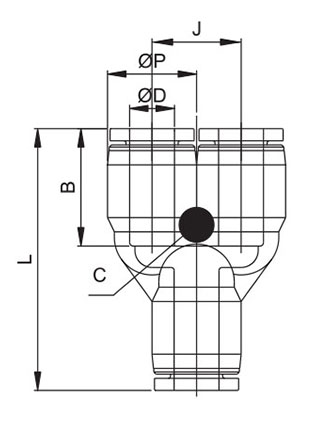

| Codice | ØD | ØP | L | J | ØC | B | Passaggio | Peso | Q.TY | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PY0400N | 4 | 10,5 | 35,9 | 10,5 | 3,3 | 16,0 | 3,0 | 7,0 | 100 | |||||||||||||||||||||
| PY0600N | 6 | 13,0 | 39,2 | 13,0 | 3,3 | 17,6 | 5,0 | 10,0 | 100 | |||||||||||||||||||||
| PY0800N | 8 | 14,6 | 43,2 | 14,6 | 4,3 | 18,6 | 5,0 | 14,0 | 50 | |||||||||||||||||||||
| PY1000N | 10 | 17,5 | 47,2 | 17,5 | 4,5 | 19,9 | 6,0 | 20,0 | 25 | |||||||||||||||||||||
| PY1200N | 12 | 21,0 | 54,1 | 21,0 | 4,5 | 22,8 | 7,0 | 31,0 | 25 |
