Y con codolo
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PYJ

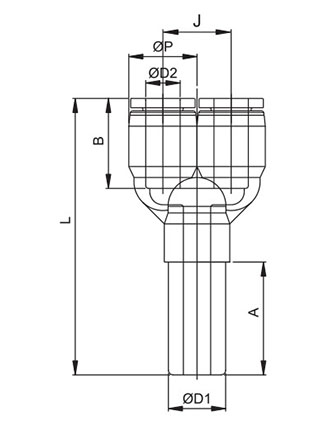

| Codice | ØD1 | ØD2 | ØP | L | J | A | B | Passaggio | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PYJ0400N | 4 | 4 | 10,5 | 56,4 | 10,5 | 24,0 | 15,5 | 2,6 | 5,0 | 100 | ||||||||||||||||||||
| PYJ0600N | 6 | 6 | 12,5 | 58,4 | 12,5 | 25,0 | 16,9 | 4,0 | 9,0 | 50 | ||||||||||||||||||||
| PYJ0800N | 8 | 8 | 14,5 | 62,4 | 14,5 | 26,0 | 18,6 | 5,6 | 11,0 | 50 | ||||||||||||||||||||
| PYJ1000N | 10 | 10 | 17,6 | 68,6 | 17,6 | 28,0 | 20,3 | 7,0 | 18,0 | 25 | ||||||||||||||||||||
| PYJ1200N | 12 | 12 | 21,0 | 75,7 | 21,0 | 30,0 | 22,7 | 9,0 | 28,0 | 25 |
